DWDM无源器件测试解决方案

基本概述

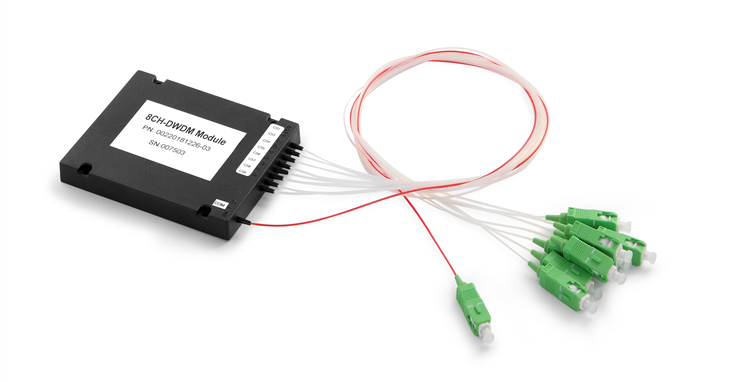

DWDM密集波分复用(Dense WaveLength Division Multiplexing): 泛指工作在C+L波段1525~1625nm范围内,其信道间距50GHz(0.4nm)、 100GHz(0.8nm) 复用波数40波、80波、96波等DWDM无源模块。

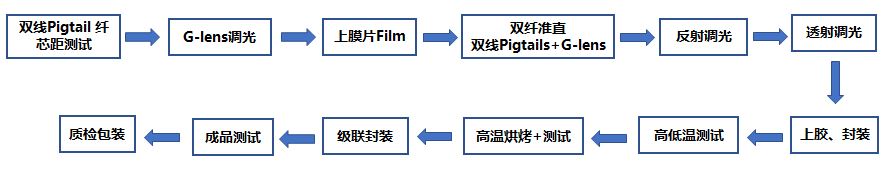

DWDM器件制造工艺流程



方案描述

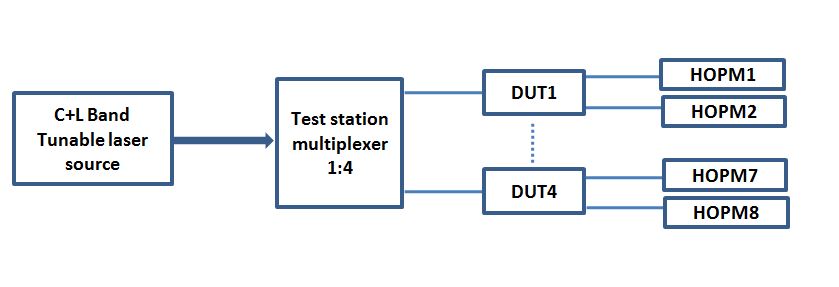

DWDM光无源器件生产领域中,昂贵的测试仪器占了测试成本的很大一部分,其中ITU光源(C+L Band可调),高速光功率计(HOPM)则是仪器中最为昂贵的部分,充分利用ITU光源,HOPM,多工位共享仪表资源是有效降低测量成本的主要方法。

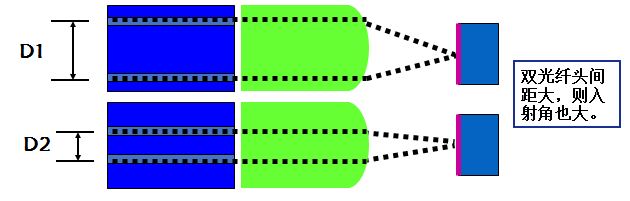

纤芯距检测

主要测试参数:纤芯间距D

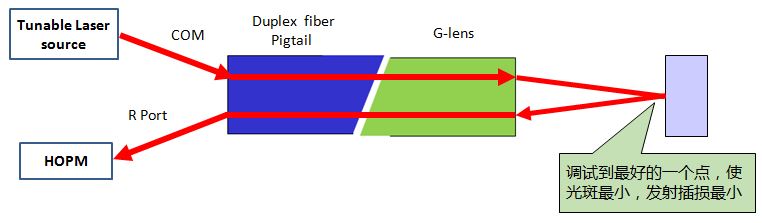

G-lens调光

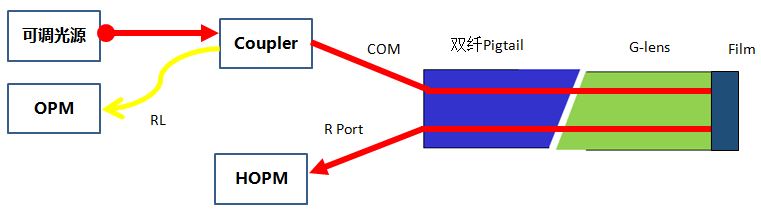

DWDM反射调光

准直+反射端R端测试

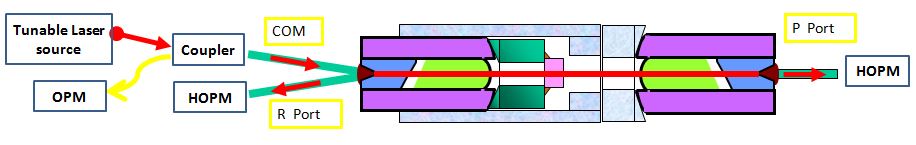

DWDM透射调光

准直+透射端P端测试



DWDM高低温测试、高温烘烤+测试、成品测试

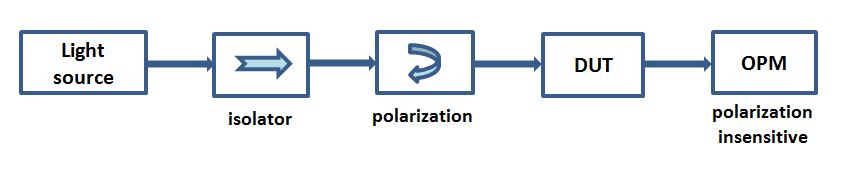

DWDM调光调试—PDL测量(可选)

偏振相关损耗PDL --光源、偏振控制器、OPM(必须对偏振不敏感,使用积分球)


方案优势

自动化测试系统采用计算机/服务器,分时共享模式(类似打印机共享模式), 通过USB或网线通信、软件控制方式,把多台计算机和仪器有机结合起来,实现多个工位控制共享ITU光源(C+L Band可调)+高速光功率计(HOPM),从而突破了传统台式仪器的局限性,达到了共享昂贵测试资源,降低测试成本的目的。
