BINNA2自动光纤端面干涉仪

BINNA2自动光纤端面干涉仪

光纤高度达 -1000~1000nm

角度自动调节

自动对焦、自动校对、一键测量

0.5s 完成单个连接器测试

抗震性能力强

首图 BINA.png

产品概述

BINNA2是维度科技研发的一款自动检测干涉仪,该设备继承了维度科技多年的干涉仪丰富经验,在SANA2的基础上增加了自动对焦和自动校对等功能,是单芯干涉仪功能集大成者。 BINNA2采用全新的软件设计、全新的夹具平台结构和夹具结构设计,进一步提升了设备的抗震能力; 夹具的使用寿命以及测量稳定性也空前提升。


主要特性

光纤高度达 -1000~1000nm

角度自动调节

自动对焦、自动校对、一键测量

0.5s 完成单个连接器测试

抗震性能力强

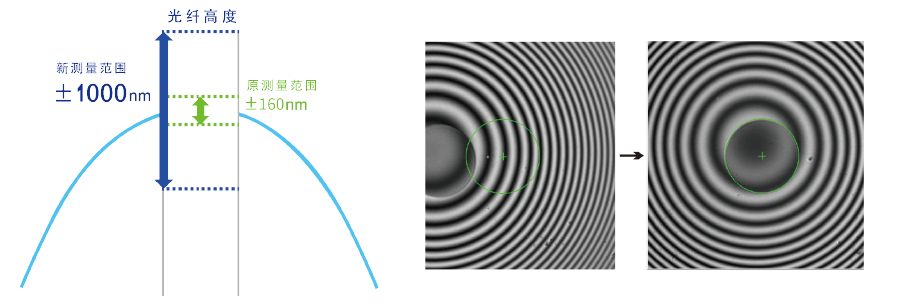

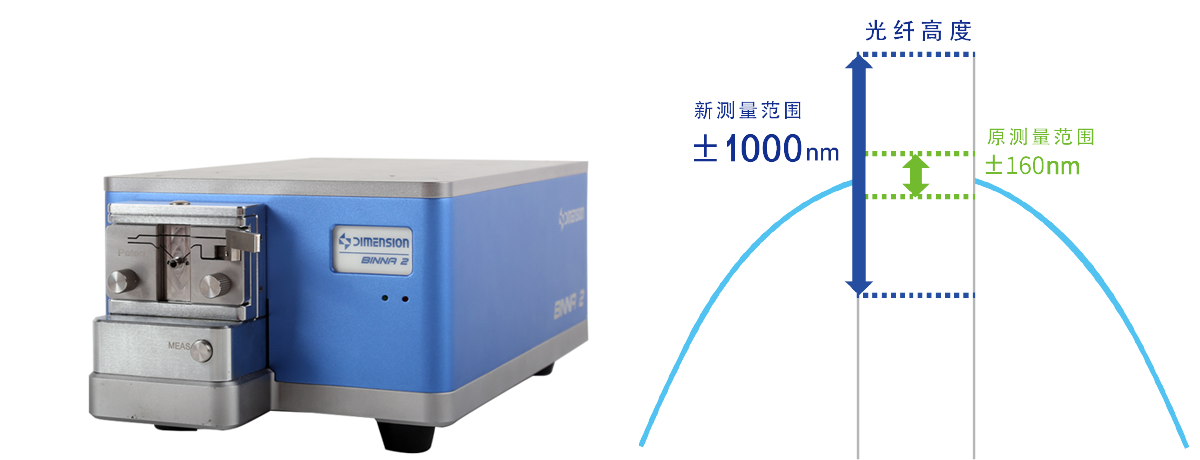

-1000~1000nm 光纤新高度

BINNA2 自动检测干涉仪采用全新光路设计, 光纤高度测量范围高达 -1000~1000nm,适合各种复杂工况的使用。



夹具自动居中功能

BINNA2 干涉仪夹具采用全新设计,安装在干涉仪上后无需做任何硬件调整,只需在软件界面上点击”图像居中”按钮,软件将自动导引完成定位光标的定位工作。

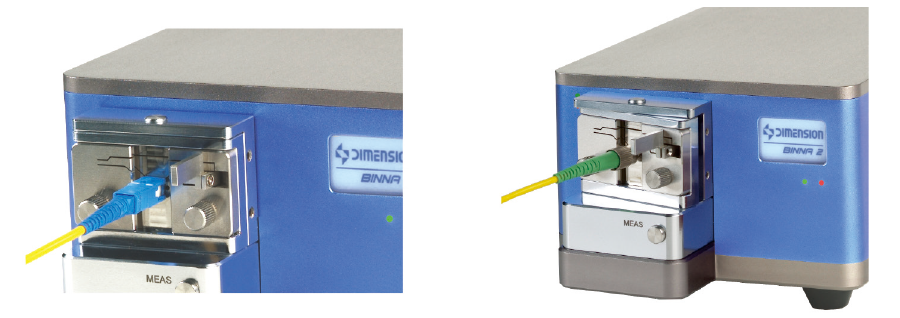

一键测量

BINNA2 夹具平台正面配备了一键测量快捷键,夹具锁紧感应结构能够自动获取当前夹具的锁紧状况,在每次夹具锁紧时软件进行自动测量。




全自动对焦、全自动校准

BINNA2 采用维度最新的软硬件平台,在 SANA2 的基础上增加了自动对焦和自动校对等功能,让整个测量过程 100% 自动完成。


极快的检测速度

BINNA2 优秀的软硬件设计极大的提高了测试的速度,能够在 1.5s 内完成 包含端面分析与表面形貌测量的工作,最快可在 0.5s 内完成单个连接器的测试。


角度自动调节

BINNA2  实现 0~12°超广角度的全自动调节,0.003°的调节精度让 APC 角度测量更加精准。





自适应锁紧力度的夹具设计

BINNA2 夹具采用自适应锁紧力度的结构设计,依靠弹簧自动调节锁紧陶瓷插芯的力度,保证每次锁紧力度一致,减少夹具的磨损并延长使用寿命。

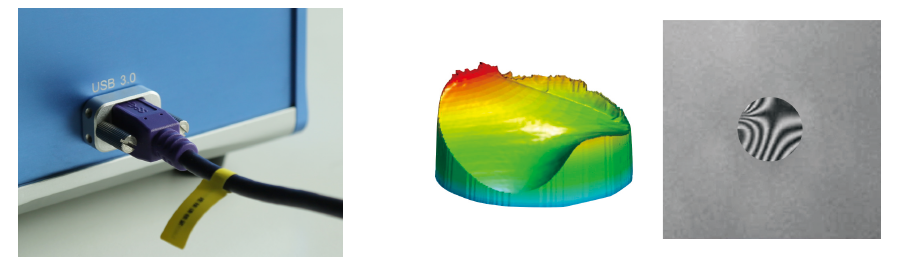

稳定的数据连接及无与伦比的抗震性能

BINNA2 沿用干涉仪系列的锁紧式 USB 3.0 数据线,保证任何情况下都有稳定高速的 数据连接 ; 独特的硬件结构设计,能搞保证 在震动极大的工厂环境中依然能够获得稳定的测试结果和测量精度。



裸光纤切割角度测量

维度科技根据客户需求在 BINNA2 集成了多 种产品测量功能。BINNA2 可以测试光纤的切割角度。




性能参数



            * 再现性:重复插拔 50 次计算后获取的 sigma 数值
重复性:不插拔重复测量 50 次计算后获取 sigma 数值


主要应用

用于抛光和组装过程中检查光纤插芯,跳线,尾纤和裸光纤。
