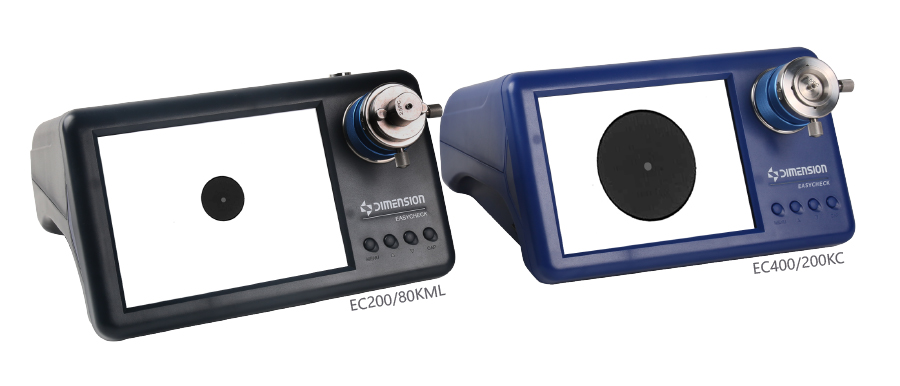

EasyCheck双倍率光纤端面检测仪

EasyCheck双倍率光纤端面检测仪

一次对焦,双倍率高效检测

图像质量清晰

完善的接口群

自动扫码存储图片(EC400/200KC)

可选脚踏开关切换倍率(EC400/200KC



维度科技的双倍率光纤端面检测仪,通过双屏同时显示或者切换显示,实现在双倍率下快速高效检测光纤端面质量,大倍率下检测光纤端面的细微缺陷,小倍率下可实现更大区域的检测。该设备的优势是,一个工位,一台设备,一次对焦,即可实现双倍率下光纤端面检测,节省检测工位,提升检测效率,降低生产成本。


主要优势

• 一次对焦,双倍率高效检测

• 图像质量清晰

• 完善的接口群

• 自动扫码存储图片(EC400/200KC)

• 可选脚踏开关切换倍率(EC400/200KC)


主要应用

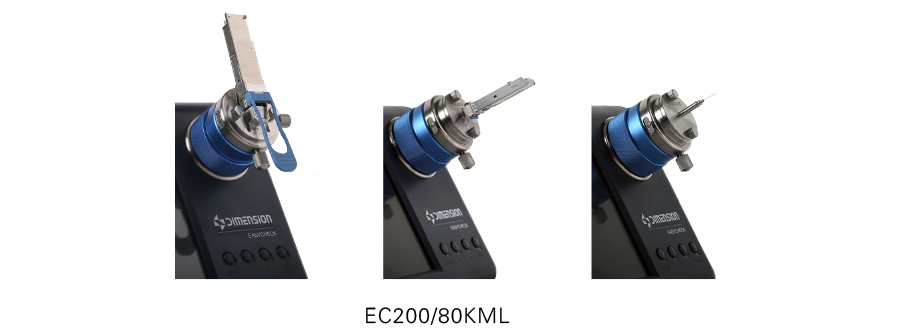

• EC200/80KML主要应用于光纤连接器、光收发模块、TOSA/ROSA 等端面检测

• EC400/200KC主要应用于多种光纤连接器的端面检测


双倍率高效检测

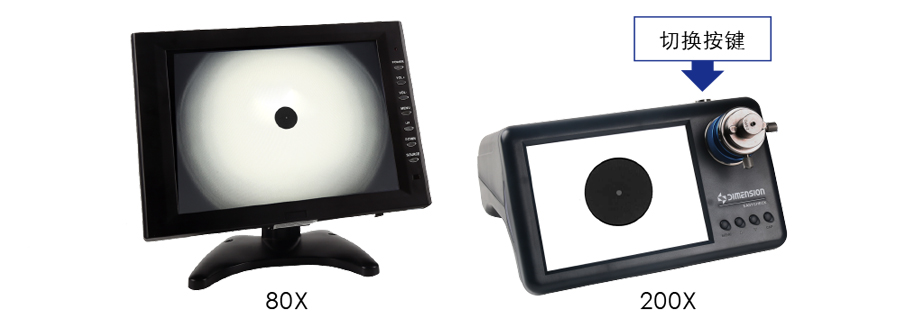

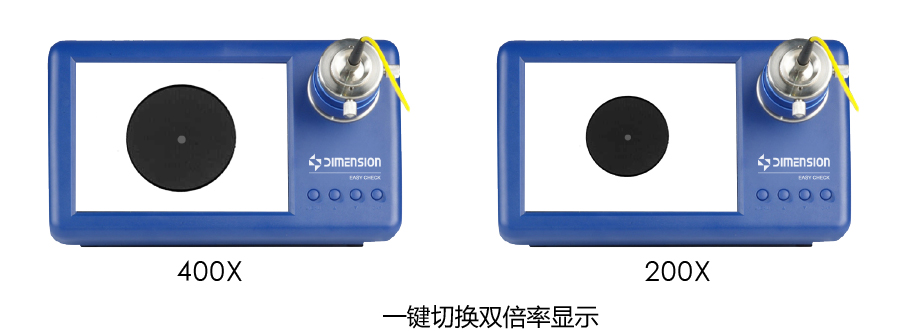

一次对焦,EC200/80KML可通过双屏同时查看200X和80X双倍率下端面状况,也可以通过按键进行倍率切换;EC400/200KC通过按键或脚踏开关(可选)进行400X和200X倍率切换。大倍率下检测细微缺陷,小倍率下检测更大区域,可以节省检测工位,提升检测效率,降低生产成本。






图像质量清晰

EasyCheck双倍率光纤端面检测仪通过最优的光学系统设计、高分辨率的图像传感器和8″的纯黑白数字TFT  显示器,真实地为您展现光纤端面的细节面貌。


完善的接口群

EasyCheck双倍率光纤端面检测仪,配备多种适配接 口,可以满足各种光纤连接器、光收发模块、 TOSA/ROSA等端面检测需求。






便捷的辅助功能(EC400/200KC)

为满足产线员工的可操作性,EC400/200KC增设自动扫码存储图片功能、脚踏开关触发双倍率切换功能,使用更加方便灵活。

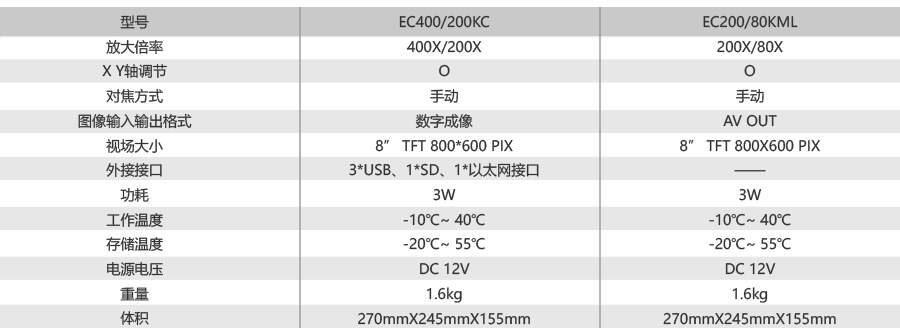

参数性能
