MT Pro单多芯一体干涉仪

MT Pro单多芯一体干涉仪

图像分辨率高达 1.5μm

测量速度快,单芯 0.5s,12 芯 5s

采用 0.1nm 精度激光干涉仪标定,测量结果准确

支持检测单芯,多芯(2~72 芯)测量

自动对焦、自动测量功能

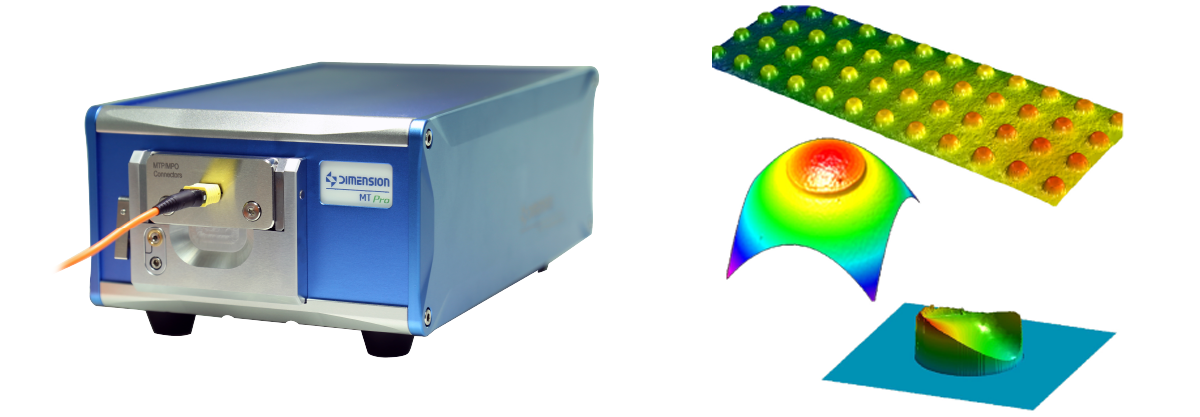

首图 FUTURE.png

产品概述

MT Pro 是一款集单多芯一体的双光源干涉仪。结合Dimension高科技自主研发且拥有专利技术的光学系统,提升检测视场大小,多芯采用非接触式白光扫描测量,单芯采用红光相干原理而研制。能够快速一键全自动准确检测连接器表面3D形貌的各项指标参数,并显示保存测量结果。配备多款高性能检测夹具,广泛应用于实验室及生产制造。


主要特性

图像分辨率高达 1.5μm

测量速度快,单芯 0.5s,12 芯 5s

重复性高

采用 0.1nm 精度激光干涉仪标定,测量结果准确

Ferrule 夹具外框定位

支持检测单芯,多芯(2~72 芯)测量

视场 4.3*3.3mm 可测量单排 16 芯连接器

自动对焦、自动测量功能

自动调整校准参考镜

0~8°夹具角度快速调节,无需更换夹具

软件操作界面更直观

图像分辨率高达1.5um

MT Pro 针对多芯连接器测量设计了新的光学系统能够准确还原光纤连接器端面细节及形貌。保证后续计算得到准确结果。

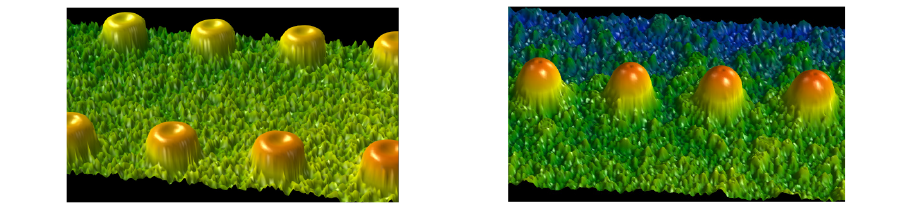

        多芯多模光纤表面                                                                    多芯单模光纤表面

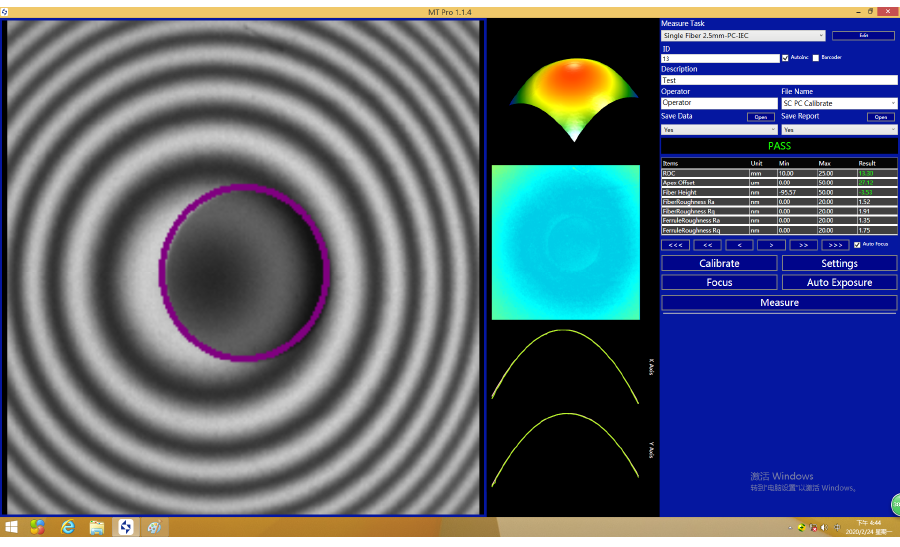

单芯光纤检测新高度

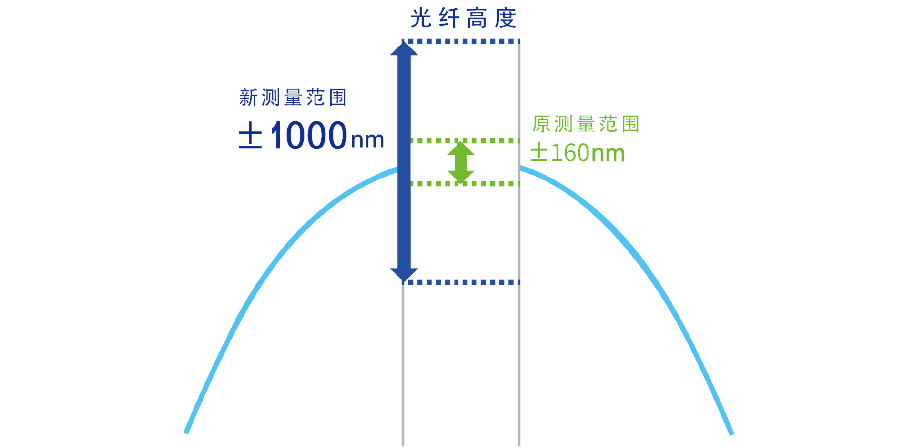

MT Pro干涉仪采用全新光路设计,光纤高度测量范围单芯高达 -1000~1000nm,适合各种复杂工况的使用。

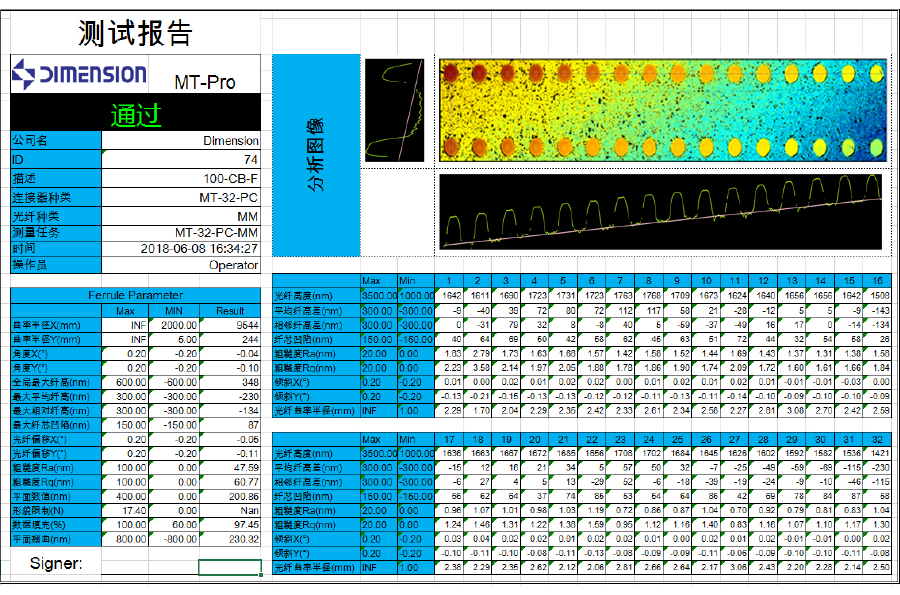

数据重复性好

以下是同一个连接器连续测量 10 次的结果。

光纤高度测量重复性

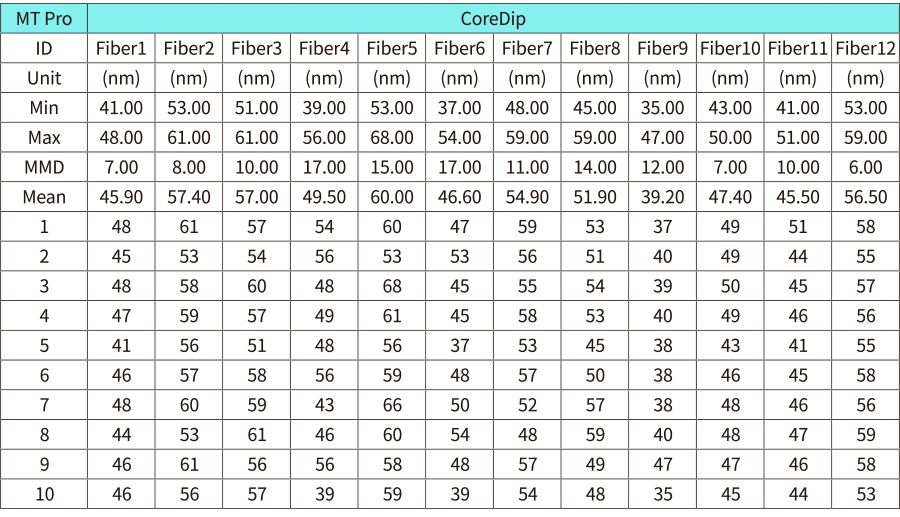

纤芯凹陷测量重复性



测量结果准确

MT Pro使用了精度高达0.1nm的激光干涉仪对系统进行了准确的标定。确保 MTP/MPO 测量的ROC、Fiberheigh和 Coredip等参数准确性和一致性。

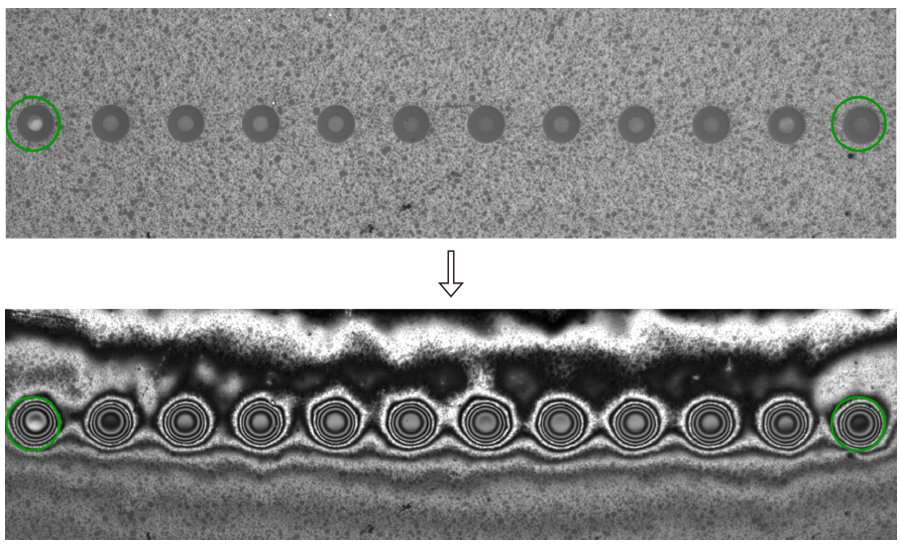

自动对焦功能

MT Pro 在每次测量时都启动了自动对焦保证从最佳位置开始面型扫描,从而能够最大范围还原出各种连接器的表面形貌,即使端面形状不是很理想的连接器也能够被准确测量。自动对焦功能大大简化了测量操作,特别是 APC 连接器。




自动校准参考境

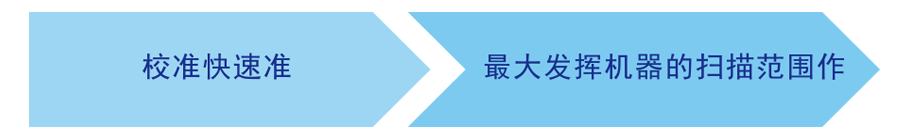

维度科技的干涉仪校准方案是采用自动调整参考镜,而非手动调整夹具平台或用数据补偿的方案。这样做的优点是:

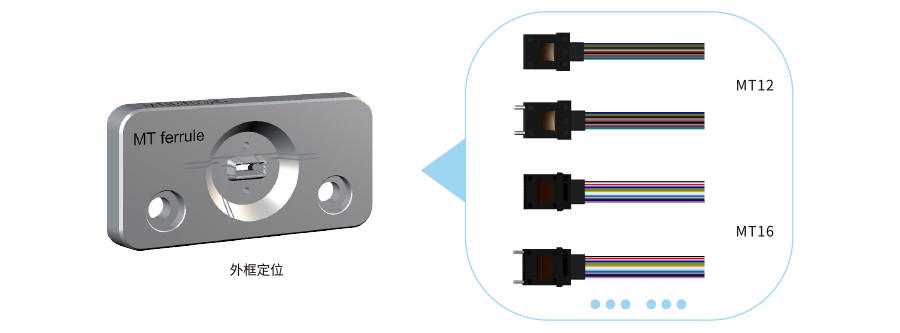

独特MT Ferrule 外框定位测量夹具

维度科技外框定位测量技术拥有技术专利,优点显著。

1. 外框定位 MT Ferrule 可用于 MT4,MT8, MT12 ,MT16 ,MT24,MT32 ,MT48 ,MT72全系列 ferrule 测量无需更换夹具。

2. 保证了 Ferrule 角度测量的准确性和重复性

3. 长寿命不易损伤

4. 避免了对被测件 PIN 孔的损坏

5. 有助于分析研磨夹具角度的准确性

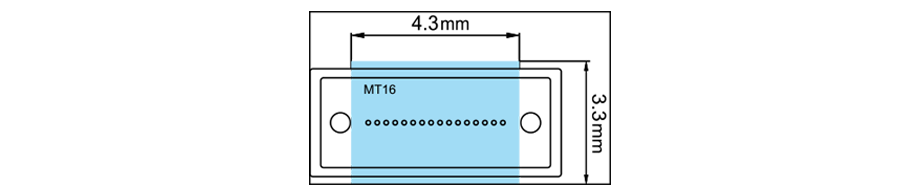

                                                                       足够大的视场能够测量 MT16

0~8°夹具角度快速切换

MT Pro 的独特夹具平台设计 , 能够快速实现 0~8°的宽广角度调节,无需更换夹具再次校准,能够保证更高的重复性和再现性,可检测全类型的多芯 PC 和 APC 产品。

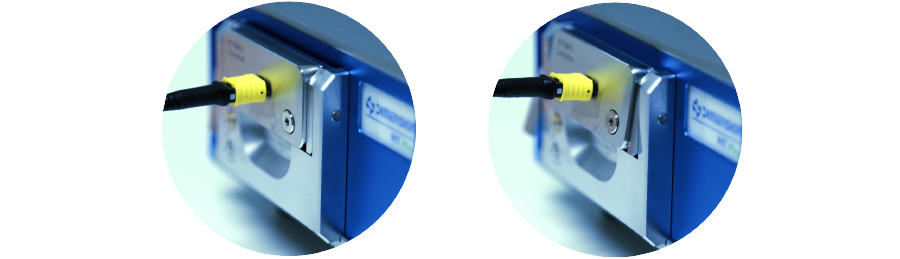

                                                                                   PC ,APC测量模式切换快速简便

一键式操作

一键式全自动的测试流程,只需一次点击鼠标即可自动对焦、自动扫描、自动分析、自动计算,数秒内完成测量及报告存储。

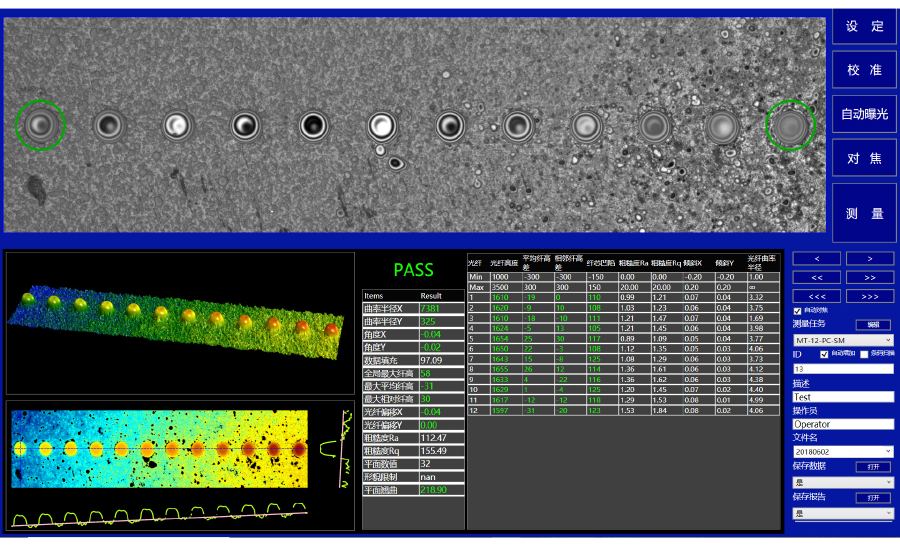

简洁的软件界面和卓越的3D还原能力

MT Pro 干涉仪测量 软件界面采用简洁的模块化显示,直观便于操作。实时图像清晰,3D 还原图,表面粗糙度图、剖线图,及各个参数测量结果同相关信息一目了然。测量操作和设置简单易行,单多芯测量一键切换。

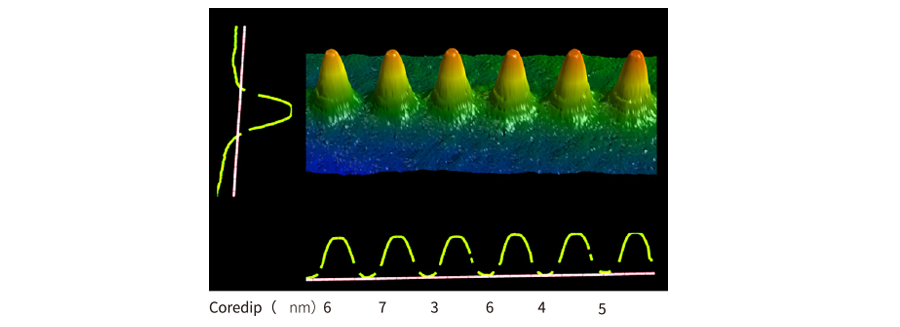

          细节还原清晰准确户能直观看到光纤端面研磨状况,帮助工程师对研磨工艺作出改进。


                 平面研磨端面及损伤                  Cordip深凹陷还原图              Cordip微凹陷还原图                  单模光纤纤芯凹陷

急速检测

MT Pro 的软硬件设计极大的提高了测试的速度,12 芯 MT 连接器的测试 5 秒钟内完成,单芯产品检测 0.5s 内完成。

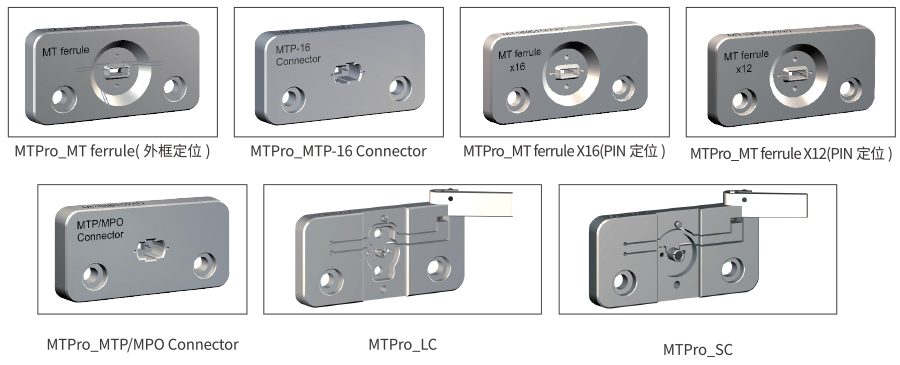

夹具类型

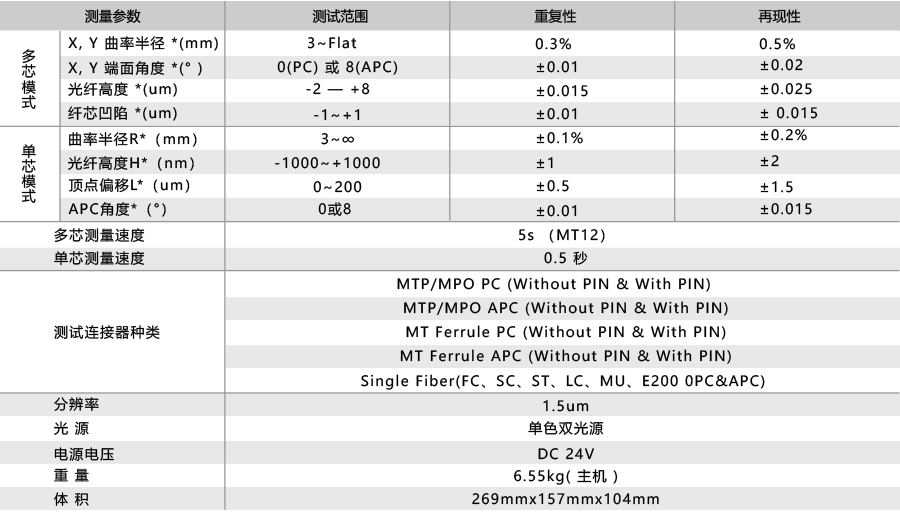

主要规格参数

014 MT-PRO CN.png

注:

1) X,Y 端面角度 *(°)参数针对外框夹具;

2) * 重复性和再现性数值为 sigma 统计值;

3) 重复性是 50 次不动连接器进行测量得到的统计值;

4) 再现性是 50 次重复插拔连接器得到的统计值。


主要应用

用于抛光和组装过程中检查光纤插芯,跳线,尾纤和裸光纤。
