OPM光功率计

OPM光功率计

单模块可提供1、2或者4路光功率探测

波长范围:850nm~1650nm

用户可配置的触发输入和模拟输出

兼容单模和多模光纤


维度OPM光功率计系列模块包含常规系列、高速系列、高功率系列、高灵敏度系列以及外置探头系列5大类型,所有模块均兼容Dimension ALPHA、OMEGA 通用光学测试平台。通过基于平台的测试解决方案可以提供快速、精准、灵活的功率测量,其中包括对微弱信号和微小信号变化的检测以及对超高光功率的准确测量。


为了方便用户使用,获得最大的灵活性,Dimension光功率计模块提供了丰富的可互换探测器适配器接头,(可用于各种连接器类型详情见后面附表),以及允许进行裸光纤测量的光纤夹持器。产品以标准配件的形式附带了连接 (FC) 探测器适配器,而且还提供外置探头延长电缆,供远程头用户选择使用。




平台化+模块化设计

所有OPM光率计功能模块均兼容ALPHA、OMEGA通用光学测试平台,通过编程控制,可与其它功能测试模块协同工作,可实现一站式自动测试解决方案。





常规系列

主要优势

• 单模块可提供1、2或者4路光功率探测

• 波长范围:850nm~1650nm

• 用户可配置的触发输入和模拟输出

• 兼容单模和多模光纤

主要应用

• 光器件功率测量

• 制造自动化光功率测量

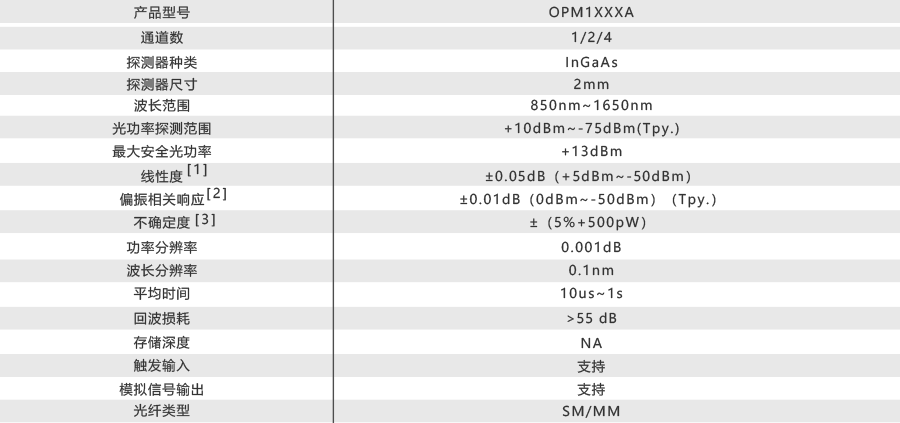

主要规格参数4




高速系列

高速光功率计系列模块设计了高速采样电路,在高速模式下,最高可提供10KHz的高速光功率数据采集速度,并且配置了1000万个测量数据的储存深度(每通道),配合Dimension的稳定光源系列产品,为无源器件的快速扫描测试提供了一种高效、低成本的测试解决方案。

主要优势

• 单模块可提供1、2或者4路光功率探测

• 波长范围:850nm~1650nm

• 每通道可以存储高达1000万个功率值

• 连续采样频率最高可达10KHz

• 用户可配置的触发输入和模拟输出

• 兼容单模和多模光纤

主要应用

• 光器件功率高速测量领域

• 制造自动化光功率高速测量领域

• 实验室

主要规格参数4





高功率系列

主要优势

• 单模块可提供1、2或者4路光功率探测

• 波长范围:850nm~1650nm

• 可提供+26dBm、 +36dBm两种大功率型号

• 用户可配置的触发输入和模拟输出

• 兼容单模和多模光纤

主要应用

• 光放大器特性测试

• 绝对光功率测量

• 实验室

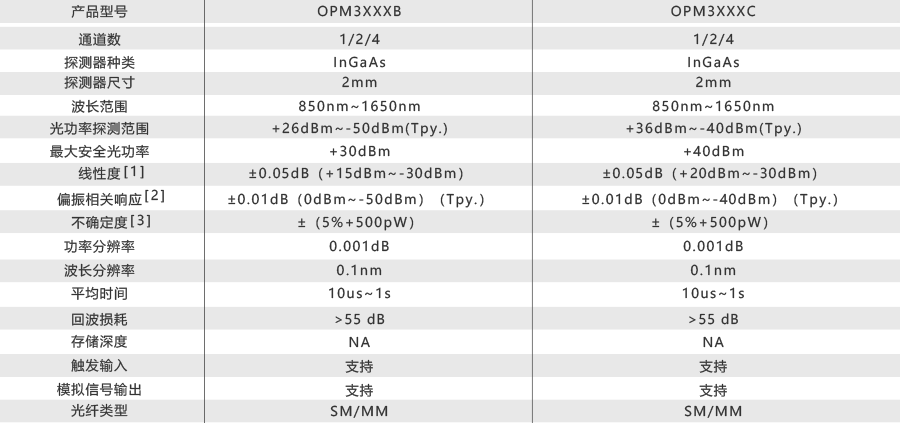

主要规格参数4




高灵敏度系列

主要优势

• 波长范围:850nm~1650nm

• 可提供-90dBm微弱信号检测以及宽动态范围(100dB)

• 用户可配置的触发输入和模拟输出

• 兼容单模和多模光纤

主要应用

• 光微弱信号功率测量

• 实验室

主要规格参数4

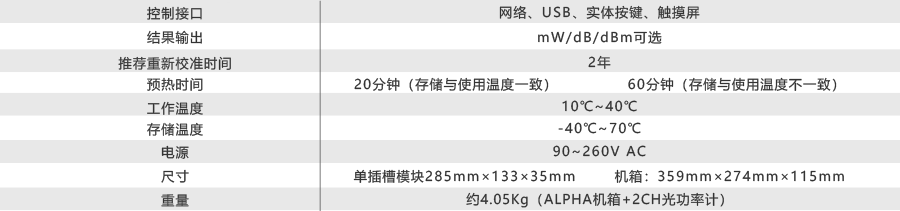

       产品通用规格



备注:

[1]不包含噪声和漂移,连续波 ,1000至1600nm。

[2]温度为23℃±1℃,使用FC无角度连接器,波长1550nm,功率恒定。

[3]温度为23℃±1℃,使用FC无角度连接器,波长范围1000nm到1640nm之间。波长小于1000nm时会增加1%的不确定度,波长超过1640nm时会增加6%的不确定度。

[4]测试光纤类型为标准SM 9/125光纤,MM 62.5/125光纤。


接口选型列表

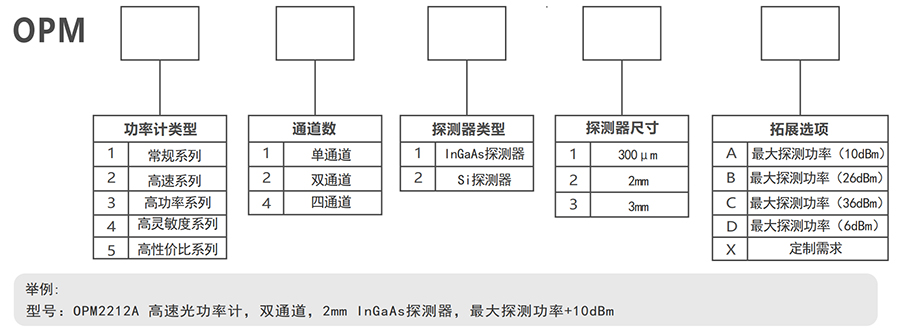

订购信息



举例:

型号:OPM2212A 高速光功率计,双通道,2mm InGaAs探测器,最大探测功率+10dBm
