RLM多芯插回损仪

RLM多芯插回损仪

平台+模块化设计,应用扩展方便

RL免缠绕测试,单芯双波长测试速度小于1s

RL最低可检测-75dB(单模)

最短测量光纤长度0.7米

丰富可互换,高可靠性探测器适配器接头

支持网络、USB等多种控制方式

自动保存测试数据报告,支持远程控制




Dimension多芯插回损测试仪采用高稳定度光源和高精度光功率计,实现免缠绕的回损测试和高速的插入损耗测试。单次单波长损耗检测时间小于0.5s,最低能够实现-75dB的回波损耗探测。RLM包含单模与多模共6个测试波长(多模:850nm、1300nm,单模:1310nm、1490nm、1550nm、1625nm),优化设计的积分球既可以测量密集多通道MTP/MPO连接器的损耗,也可以测量双联LC等器件上的损耗。RLM快速而准确的测量功能,是提高生产效率和品质管控的有效工具。


主要优势

• 平台+模块化设计,应用扩展方便

• RL免缠绕测试,单芯双波长测试速度小于1s

• RL最低可检测-75dB(单模)

• 最短测量光纤长度0.7米

• 光功率计最低检测功率-70dBm(不使用积分球)

• 丰富可互换,高可靠性探测器适配器接头

• 支持网络、USB等多种控制方式

• 软件UI简洁明了,用户易使用

• 自动保存测试数据报告,支持远程控制


主要应用

• 跳线、连接器性能检测

• 光无源器件性能检测

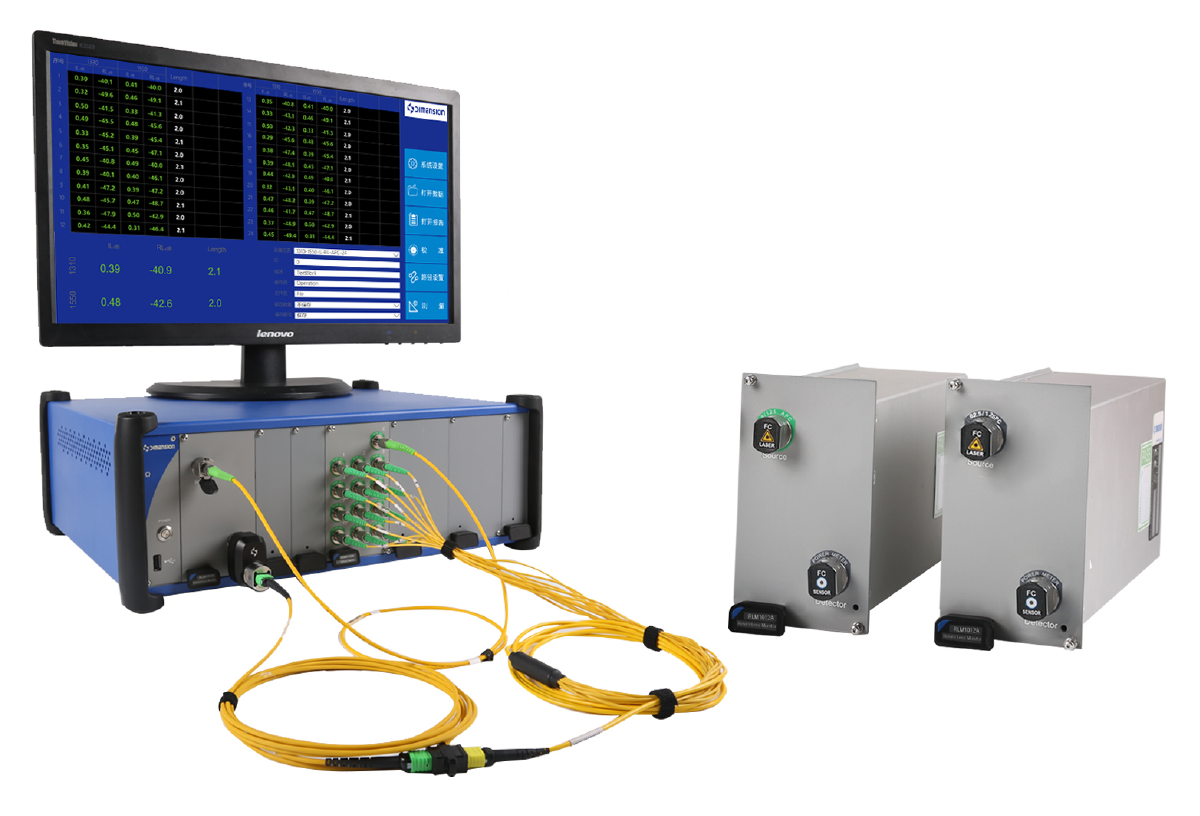

平台+模块化设计

应用扩展方便维度科技的11槽位OMEGA通用光学测试平台,可以兼容包含RLM系列插回损测试模块在内的多种功能测试模块,具有可热插拔、 可编程、可扩展性强、易于维护和管理、综合成本低等显著优势。

客户后续可购置其他功能模块进行功能扩展,例如可以扩展连接光开关、光衰减器、稳定光源、误码仪、高速光功率计等功能测试模块,可以实现对光器件等产品多种光学性能的一站式测试。

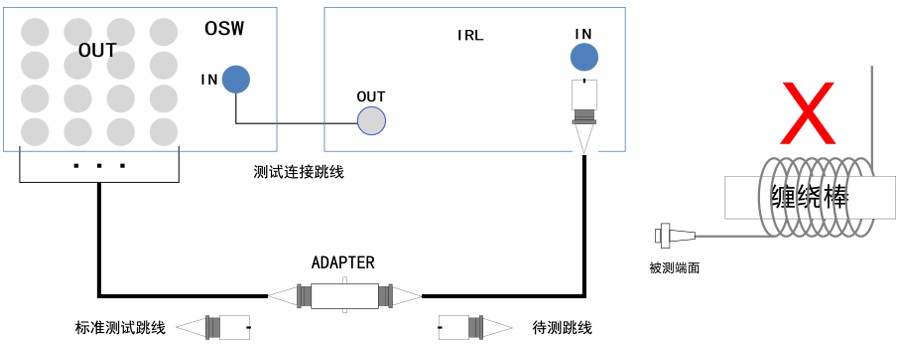

RL免缠绕测试,双波长测试速度小于12s(MPO12)

基于光时域检测原理实现回波损耗免缠绕测试,一体式设计可实现插入损耗、回波损耗同时测试。采用高速采样电路和算法优化,双波长测试速度小于12s(MPO12)。




RL最低可检测-75dB(单模),最短测量光纤长度0.7米

采用维度自研的高灵敏度探测电路以及优化的软件算法,RL最低可实现-75dB(单模)的检测,可满足高性能跳线(SM/APC)的检测需求。


丰富可互换,高可靠性探测器适配器接头

为满足客户的不同需求,维度开发了一系列丰富可互换,高可靠性探测器适配器接头,使用方便,优化设计的积分球,兼容MPO连接器+双联LC连接器,一次测试无需重复插拔。



软件UI简洁明了,用户易使用

根据不同客户的使用反馈,优化设计的软件UI简洁明了。用户可根据自定义设置测试报告,可自动保存上传测试数据以及报告。

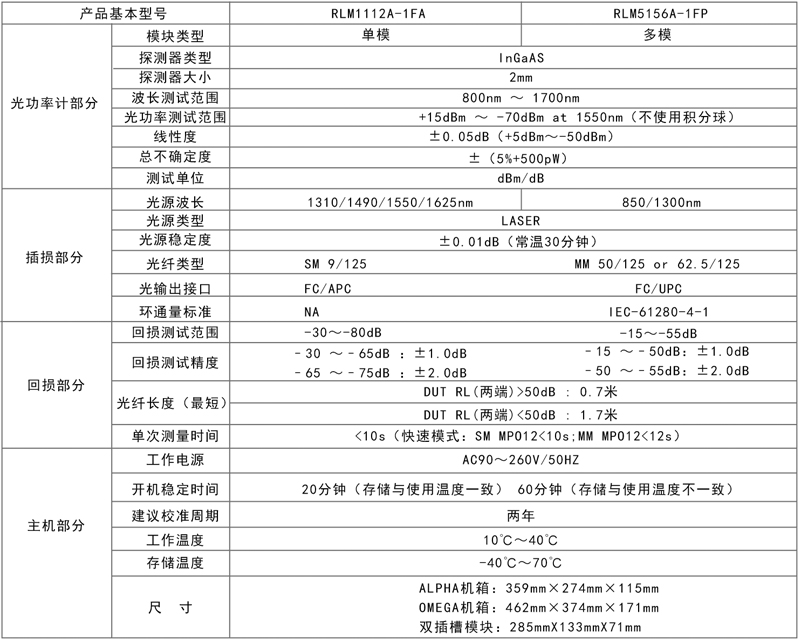

主要规格参数

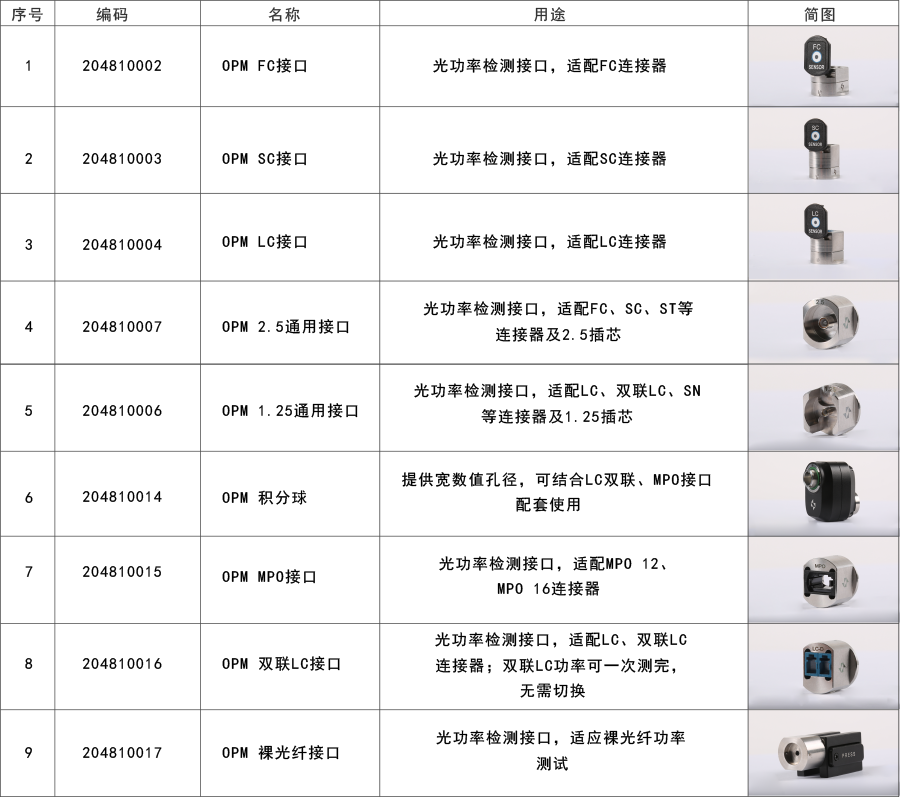

接口选型列表

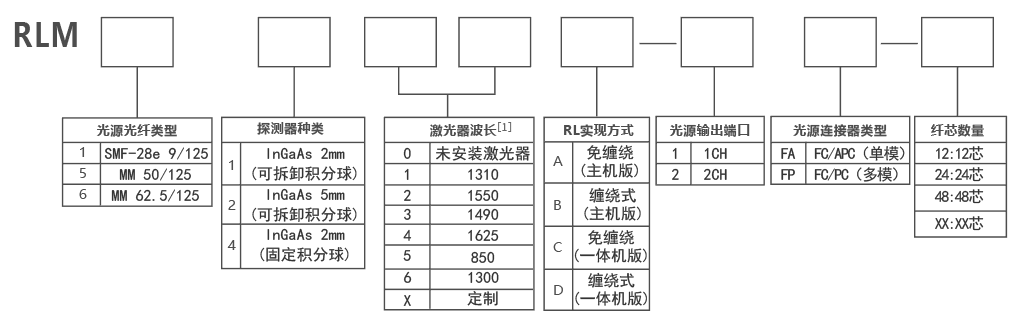

订购信息


举例:

RLM1112A-1FA 免缠绕式插回损仪模块 波长1310/1550 单模9/125 InGaAs 2mm 光源输出端口1CH 接口类型FC/APC


[1]两位分别代表两个激光器位置,客户可在列表中选择激光器波长或者定制激光器波长。

备注信息:RL实现方式A/C型号支持双激光器波长,两位数字编码分别代表两个激光器波长,客户可在列表中选择激光器波长或者定制激光器波长。B型号支持4个单模波长,激光器波长需选择XX。
