SANA2光纤端面干涉仪

SANA2光纤端面干涉仪

准确、快速的全自动测量

0~12° APC 角度全自动调节

独有的中英文操作界面,转换快捷

自动生成的数据报表和三维图报告

夹具自动居中功能


产品概述

SANA 2是维度科技新研发全新一款手动对焦自动干涉仪,该设备继承了维度科技多年的干涉仪丰富经验,在SANA的基础上开创性的实现了自动调节APC角度、自动测量、结果自动显示等功能。

SANA 2采用全新的软件设计,进一步提升了测量精度并将测量速度提升至了0.5s。

SANA 2采用全新的夹具平台结构和夹具结构设计,提升了设备抗震能力,并且夹具的使用寿命以及测量稳定性得到了极大的提升。



主要特性

准确、快速的全自动测量

0~12° APC 角度全自动调节

独有的中英文操作界面,转换快捷

自动生成的数据报表和三维图报告

夹具自动居中功能


全自动测量

SANA 2 独特的夹具平台设计配备了夹具锁 紧感应结构,能够自动获取当前夹具的锁紧 状况,在每次夹具锁紧时软件进行自动测量, 大大提高了检测的效率。

SANA 2 的夹具平台正面同时配备了测量快 捷键,轻轻一按即可完成测量任务。

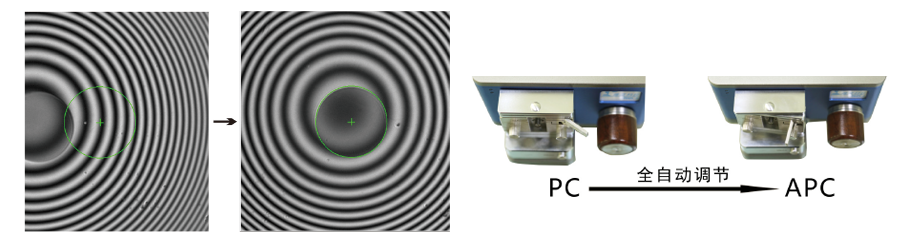

夹具自动居中功能

SANA2 干涉仪夹具采用全新设计,安装在干 涉仪上后无需做任何硬件调整,只需在软件 界面上点击”图像居中”按钮,软件将自动 导引完成定位光标的定位工作。





0~12°APC角度全自动调节

SANA 2 的夹具平台设计可自由实现 0~12°的宽 广角度调节范围,满足客户对于连接器特殊角度 的测试需求;夹具平台可提供 0.003°的调节精度,每次测量软件均提供角度补偿功能,使得 角度的测量达到更高精度。

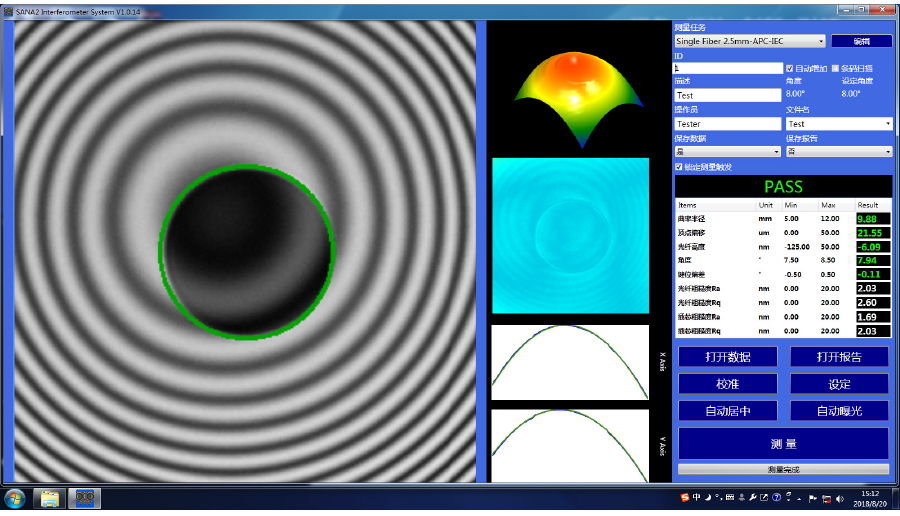

独有的中英文操作界面和卓越的3D还原能力

SANA2 干涉仪测量软件独有的中英文操作界面,自由转换等快捷功能,操作界面直观明了;其逼真的 3D 还原能力,使用户能直观的判断出光纤端面状况,同时生成 表面粗糙度图和顶点剖线图,协助工程师对研磨工艺作出改进。数据报告和每次测 量的图表报告可随机自动生成 , 便于数据 分析和保存。


裸光纤切割角度测量

维度科技根据客户需求在 SANA2 上集成 了多种产品测量功能。SANA2 可以测试光纤的切割角度。

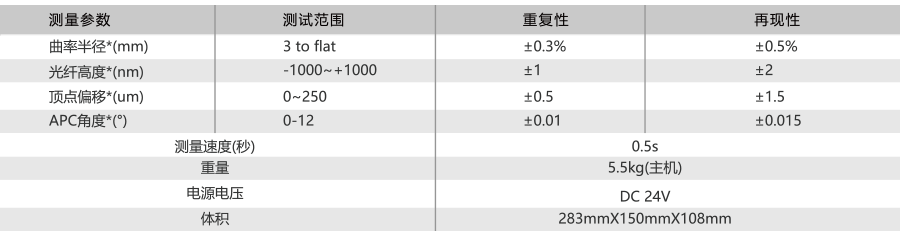

性能参数


   * 数值均为 Sigma 统计数值


主要应用

用于抛光和组装过程中检查光纤插芯,跳线,尾纤和裸光纤。
