SANA MINI光纤端面干涉仪

SANA MINI光纤端面干涉仪

体积小巧

自动居中光纤

PC 与 APC 切换简单便捷

具备多种高精度测试夹具



SANA MINI单芯光纤端面干涉仪是维度科技研发的便携式非接触式干涉仪,该干涉仪有着极小体积的同时还能对单芯光纤连接器、裸光纤、裸插芯进行光纤端面几何参数的测试。独具匠心的设计使得我们在极小的SANA mini上实现了SANA的全部功能,并使得端面几何检测走向了便携测试的时代。


主要特性

体积小巧

自动居中光纤

PC 与 APC 切换简单便捷

具备多种高精度测试夹具


无与伦比的便捷与轻巧

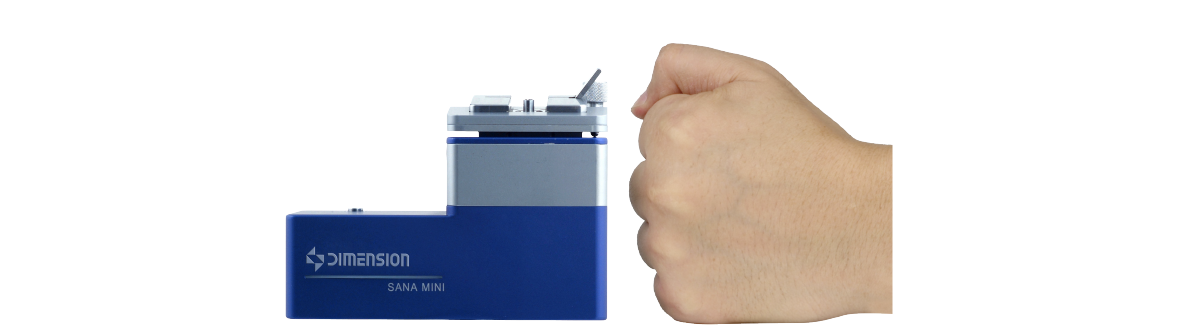

体积小,尺寸仅为 L120 * W53 * H80 (mm) 重量仅 0.8kg 精巧的外形设计 USB 连接电脑通信与供电,无需外接电源。


 自动保持数据表和三维图报告

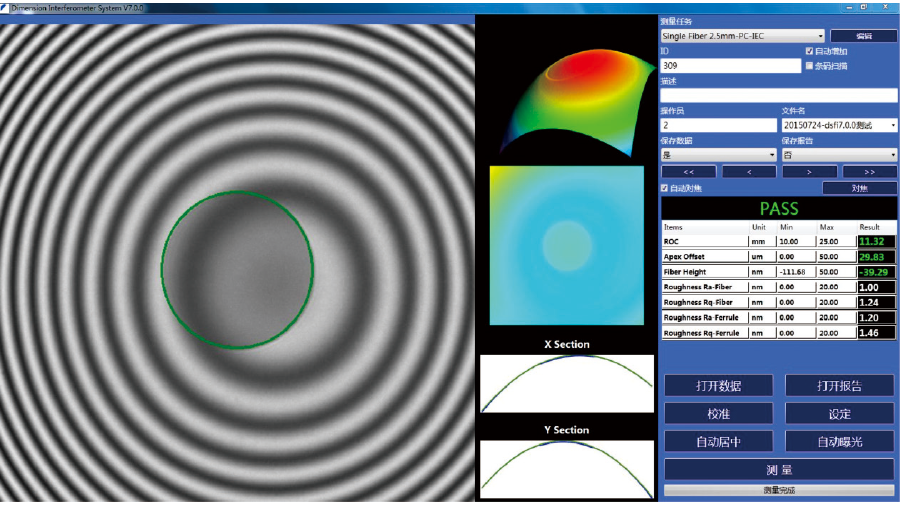

SANA MINI 干涉仪测量软件界面直观明了,具备中英文直接切换功能;逼真的3D还原能力,使用户能直观的判断出光纤端面状况,同时生成表面粗糙度图和顶点剖线图,数据报表和三维图报告便于自动分析和保存。




便利的操作性能

调焦手柄与产品插入位置在同 一侧,非常方便人员的操作。 精巧的结构设计使得 APC 与 PC 测试时仅需按压一次便可完成切换。




匠心独具的夹具设计

配备高精度的测试夹具分别为 2.5mm 以及 1.25mm 通用夹具; 2.5mm 通用夹具可用于测试 FC/PC、SC/PC、ST/PC、E2000/PC、DIN、FC/APC、SC/APC 等; 1.25mm 通用夹具可用于测试 LC/PC、MU/PC、LC/APC 等; PC/APC 切换简单便捷。


强大的测试性能

配以维度科技开发的功能强大的测试软件,SANA MINI 可以精确测量光纤连接器 3D 参数并立体展现端面状况。SANA MINI 通过 Telcordia 认证,测试结果准确可靠。

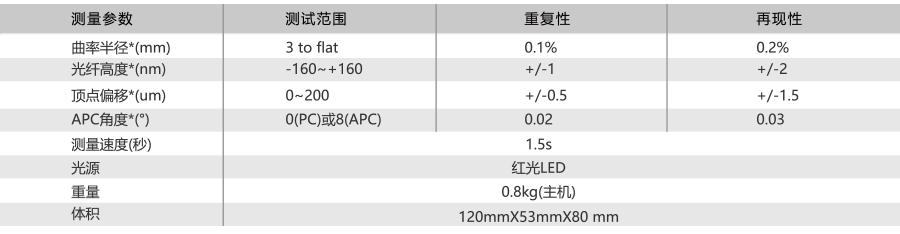

性能参数


                     * 数值均为 Sigma 统计数值

主要应用

用于抛光和组装过程中检查光纤插芯,跳线,尾纤和裸光纤。
