SmartCheck智能光纤端面检测仪

SmartCheck智能光纤端面检测仪

自动分析、自动判断、自动对焦、自动切换光纤

测量 12 芯多芯连接器端面仅需5 秒

PC 与 APC 型连接器转换便捷

多种夹具对应不同的产品的测试

生成详细报告便于记录数据

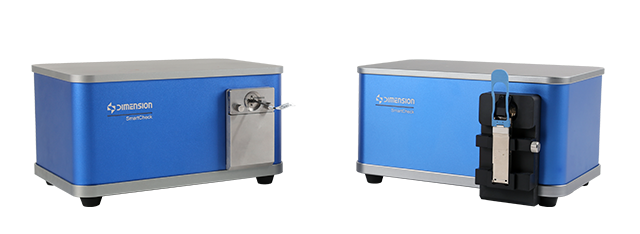

SmartCheck是维度科技最新研发的智能光纤端面检测仪,其具备自动分析、自动对焦、自动切换光纤等多种自动化、智能化功能,成为首台能够完全智能化分析多芯光纤连接器端面的设备。



主要特性

自动分析、自动判断、自动对焦、自动切换光纤

测量 12 芯多芯连接器端面仅需 5 秒

PC 与 APC 型连接器转换便捷

多种夹具对应不同的产品的测试

生成详细报告便于记录数据


操作简易,测试仅需5s

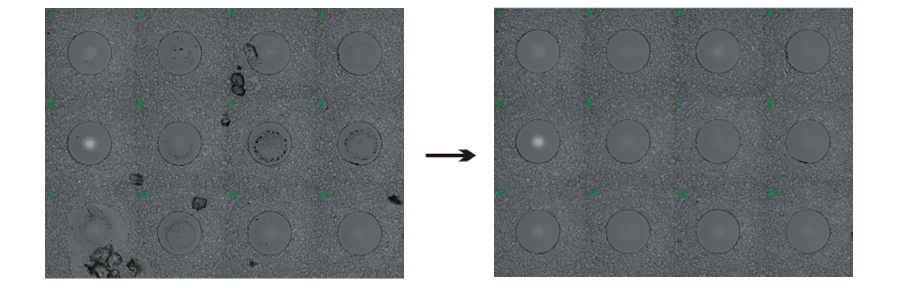

SmartCheck 拥有杰出的软件算法且操作简易,能够分辨光纤端面上最小的划痕和脏点;对12芯产品的分析时间仅需5s,为检测作业提升了测试效率和准确性。

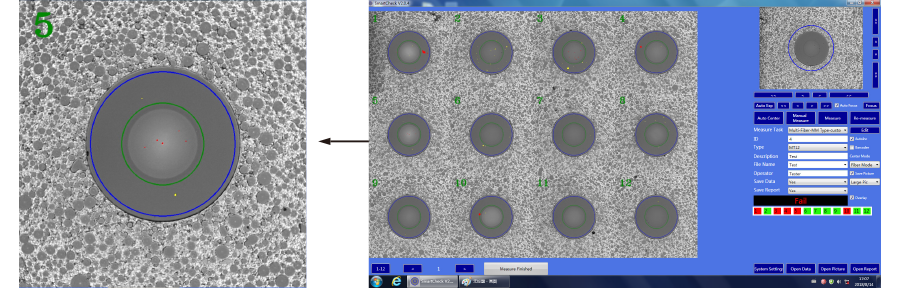

自动分析功能,自动判断光纤端面的缺陷

SmartCheck 具备自动分析功能、自动对焦、自动切换光纤、自动判断光纤端面等功能,使得测试多芯连接器端面变得智能轻松。



一键式操作,全自动测试流程

简洁的软件界面设计以及全自动的测试流程,使得操作人员只需点击一次鼠标即可使SmartCheck 在1分钟内完成测量高达 72 芯的连接器。


成像清晰,数据连接稳定

SmartCheck 采用高质量的光学器件以及 超高分辨率的 CCD 感光器件,软件可自动获得高分辨率图像,并保证了软件判断的准确性;采用的锁定结构的数据连接线,保证了在任何环境下都有稳定的数据连接。 SmartCheck 内部牢固的结构可以在震动的环境下保持正常运作。


实时统计系统,随时跟踪检测现场

SmartCheck 软件以服务 / 用户的方式进 行设计,能够将测试结果以网络方式实时的发送至相关人员进行实时浏览,监控现场的质量状况。


自定义判断标准可自动生成报告和报表

SmartCheck 在软件中设定了多种端面判断标准,可针对客户的要求生成定制化测试标准。无论是光纤端面的 A、B、C 区,还是斑点的数量、划痕的宽度和长度,都可以及时进行调整,极大提高了生产效率。 每次测 试,SmartCheck 都能自动将端面的状况以生成 Excel 格式详细的报告。

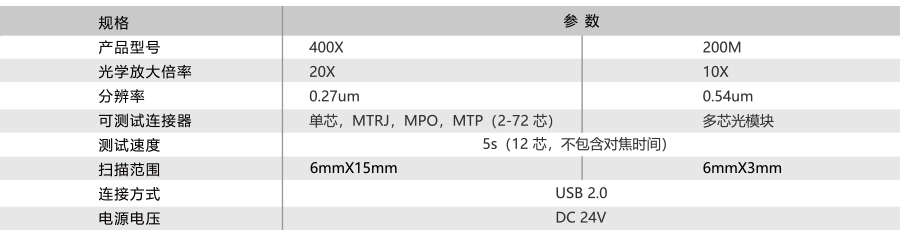

性能参数



主要应用

用于抛光和组装过程中检查光纤插芯,跳线,尾纤和裸光纤。
