分布式光纤传感系统

方案描述

分布式光纤传感系统种,光纤既是传感敏感元件,亦为传输介质,采用先进的OTDR技术,实时、在线探测出沿整条光缆的空间温度和应变的变化,可方便组网实现在线监测、预警、故障诊断系统,完成被测物的全生命周期评估管理。

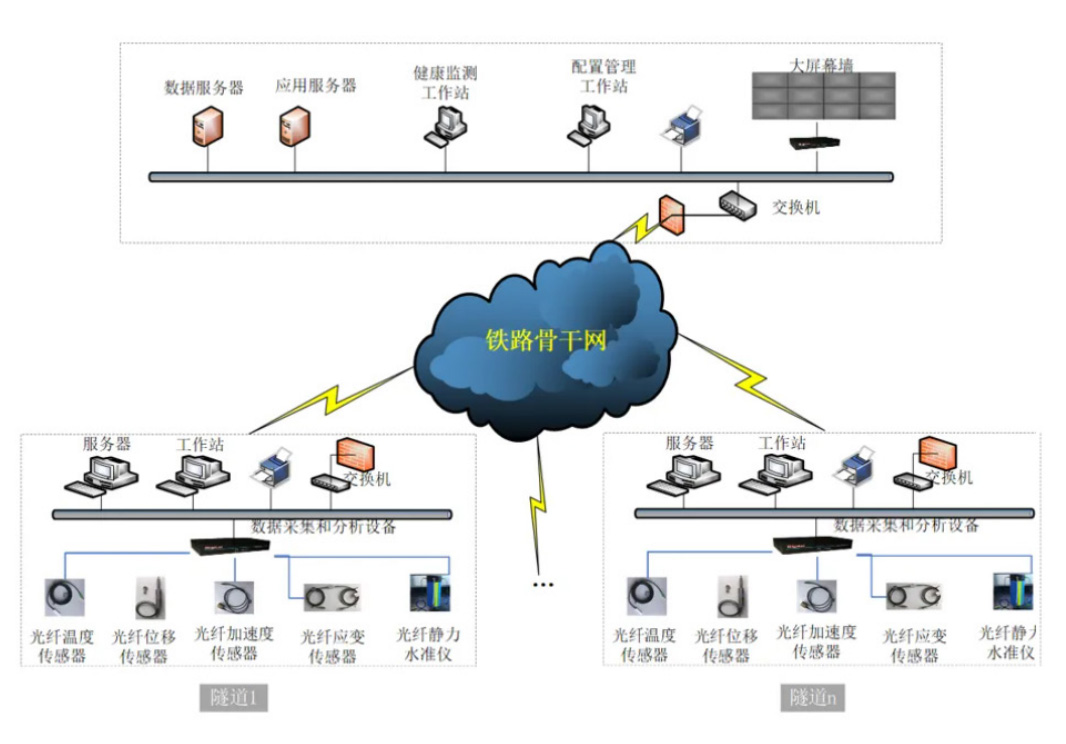

分布式光纤传感系统结构如下:

● 温度/应变光缆:实时测量沿光缆周边,每隔1m的各点变化;

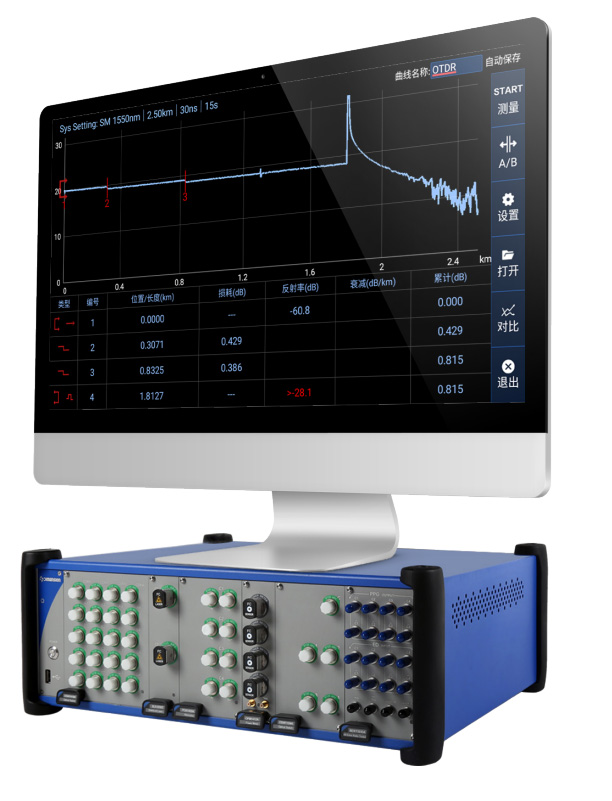

● 测温主机:对传感光信号进行解调、分析、存储、上传上位系统;

● 监测软件:实时显示测量结果、报警、定位等功能。


维度科技自2007年成立以来,秉承“想象、行动、创新、引领”的理念,已发展成为全球领先的光通信检测解决方案供应商,为全球5000多家客户提供近百种光电检测设备,可根据客户的不同需求,定制专业的分布式光纤传感方案。

主要优势

● 全光型:现场无需供电,无金属,本质防爆、防雷、不受电磁干扰的影响;

● 分布式:可提供连续的动态检测信号,实时测量被测物每隔1米的各点变化;

● 测量精度高:测温精度为 0.5℃,测温分率辨为 0.1℃,定位精度≤1M;

● 速度快:数十毫秒内可完成多至上万个监测点的温度采集与传输

● 安全等级高:不降低被监测设备的安全等级,传感器和传输光纤绝缘、耐高压、防爬电、阻燃;

● 适用各种环境:可长期应用于高温、高湿及存在化学侵蚀等的恶劣环境

● 无漂移:绝对量测量,光源衰减和线路损耗不影响测量精度;

● 远程传输:距离可达数公里至数十公里,易于组网,安装快速

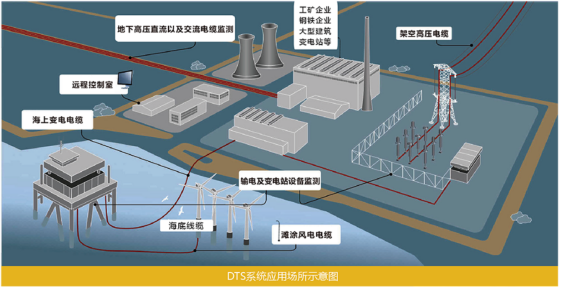

主要应用

● 隧道火灾探测系统

● 电缆火灾探测系统

● 储罐、油气管道火灾探测系统

● 周界安防
