FA MAX3 插回损极性测试仪｜FA 光纤阵列 IL/RL 极性综合测试设备-维度科技

回损仪

产品中心光学传输性能测试回损仪

FA MAX3 插回损极性测试仪

波长可定制(1310/1490/1550/1625 nm) 、一站式测试IL、RL、极性，无需两端对接、FA特定回损模式，锁定测距更准确

· 极性智能识别

极性自动判定，跨行接错自动识别

· 自动对准

电机平台自动分次对准

· 大面积探测

分立 PD 探测方案，接收面积大、角度容差好

· 8h 漂移 ≤ 0.03 dB

脉冲式光源长时间稳定输出

产品详情

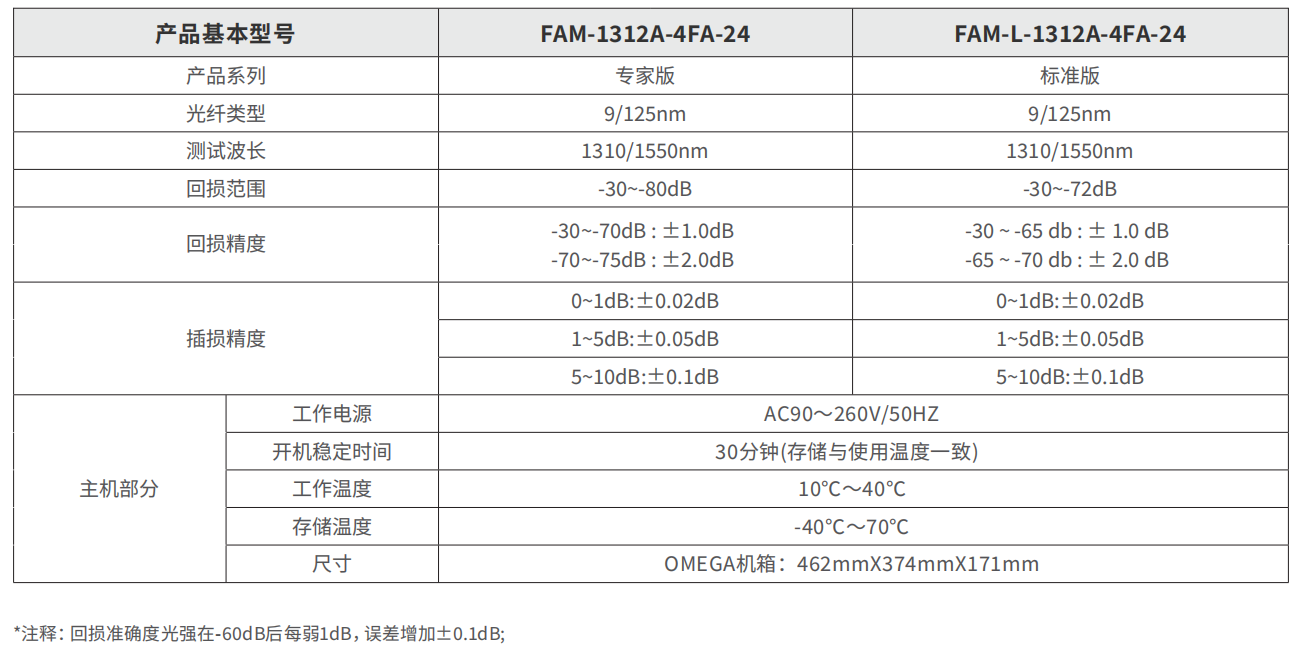

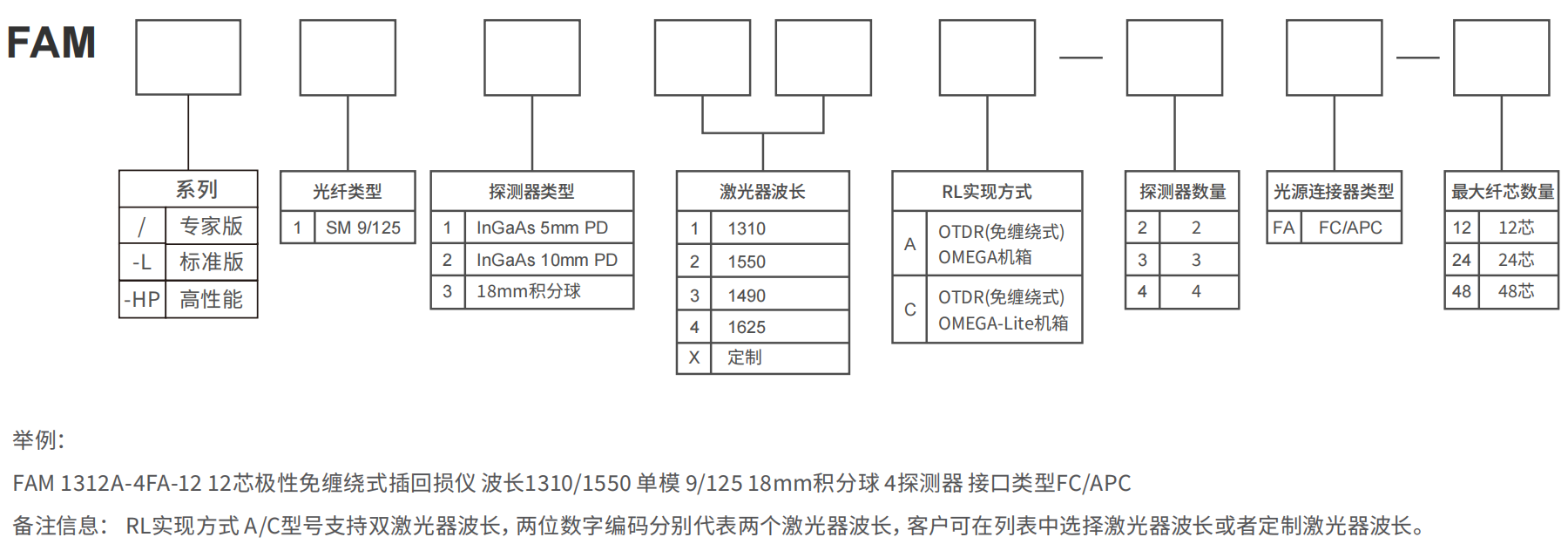

规格参数

文档下载

服务支持

相关产品

产品详情

维度科技FA MAX3.png 维度科技FA MAX3产品图.png

产品概述

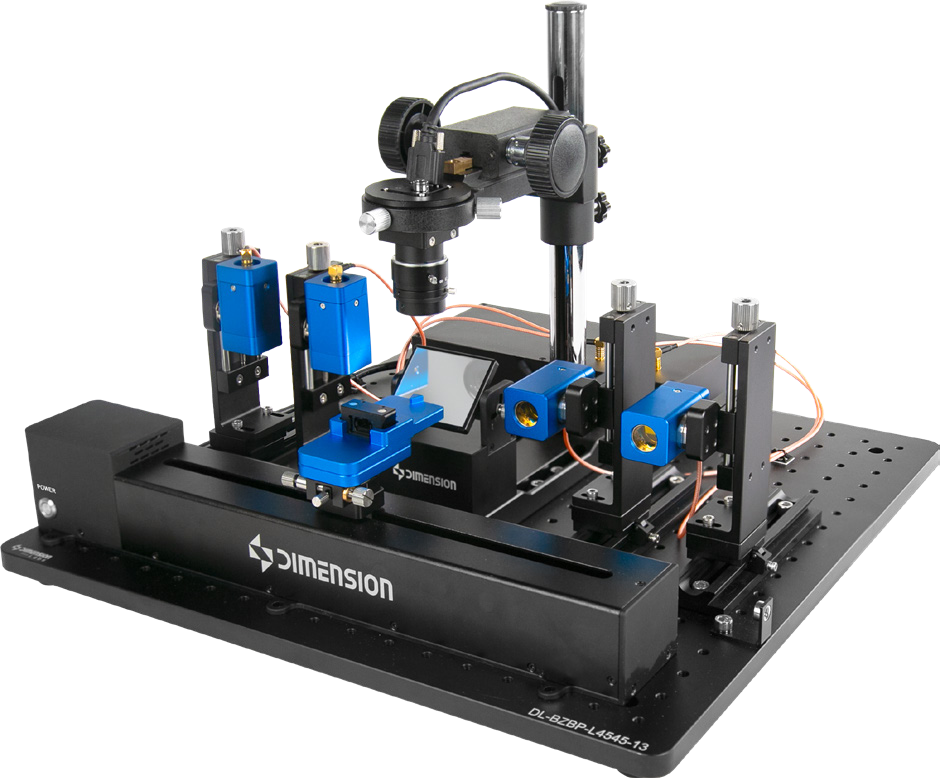

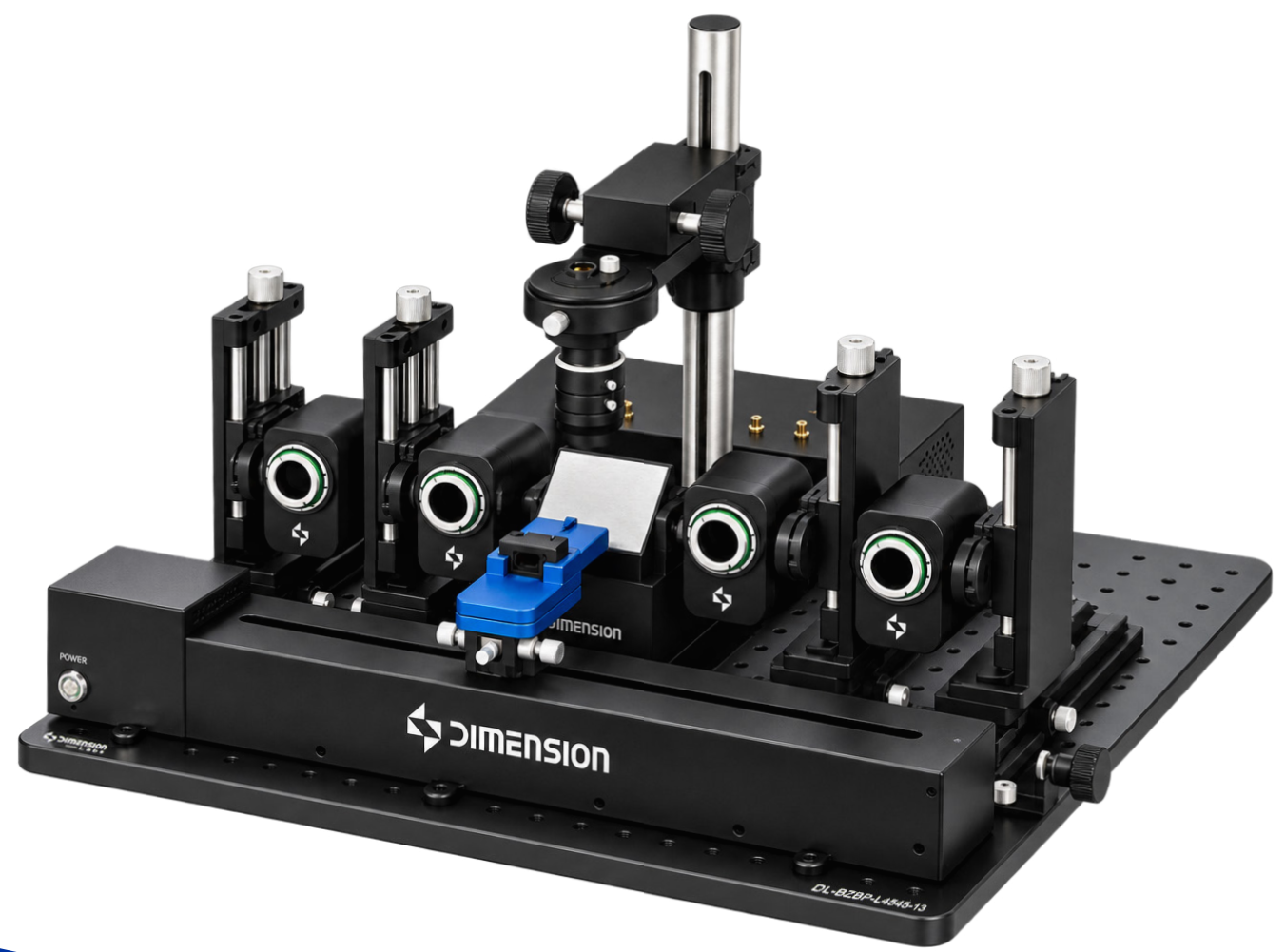

FA MAX 3 插回损极性测试仪专为 FA / JUMPER 器件设计。这类器件随光模块发展迎来新的市场需求：与传统连接器不同，其尾端晶体端面无法直接物理对接，器件长度普遍较短，导致插入损耗、回波损耗测试存在漏光、回损不准等问题，也无法用常规极性检测仪测试光纤极性。为此，维度科技在多芯插回损仪的基础上升级迭代。新一代FA MAX 3 采用分立 PD 探测方案，兼顾不同分支数、不同角度的 FA 器件测试，快速测试 IL、RL、极性，提高生产检验效率。

主要优势

· 波长可定制(1310/1490/1550/1625 nm)

· 一站式测试IL、RL、极性，无需两端对接

· FA特定回损模式，锁定测距更准确

· 专利设计视觉检测极性，识别跨行接错

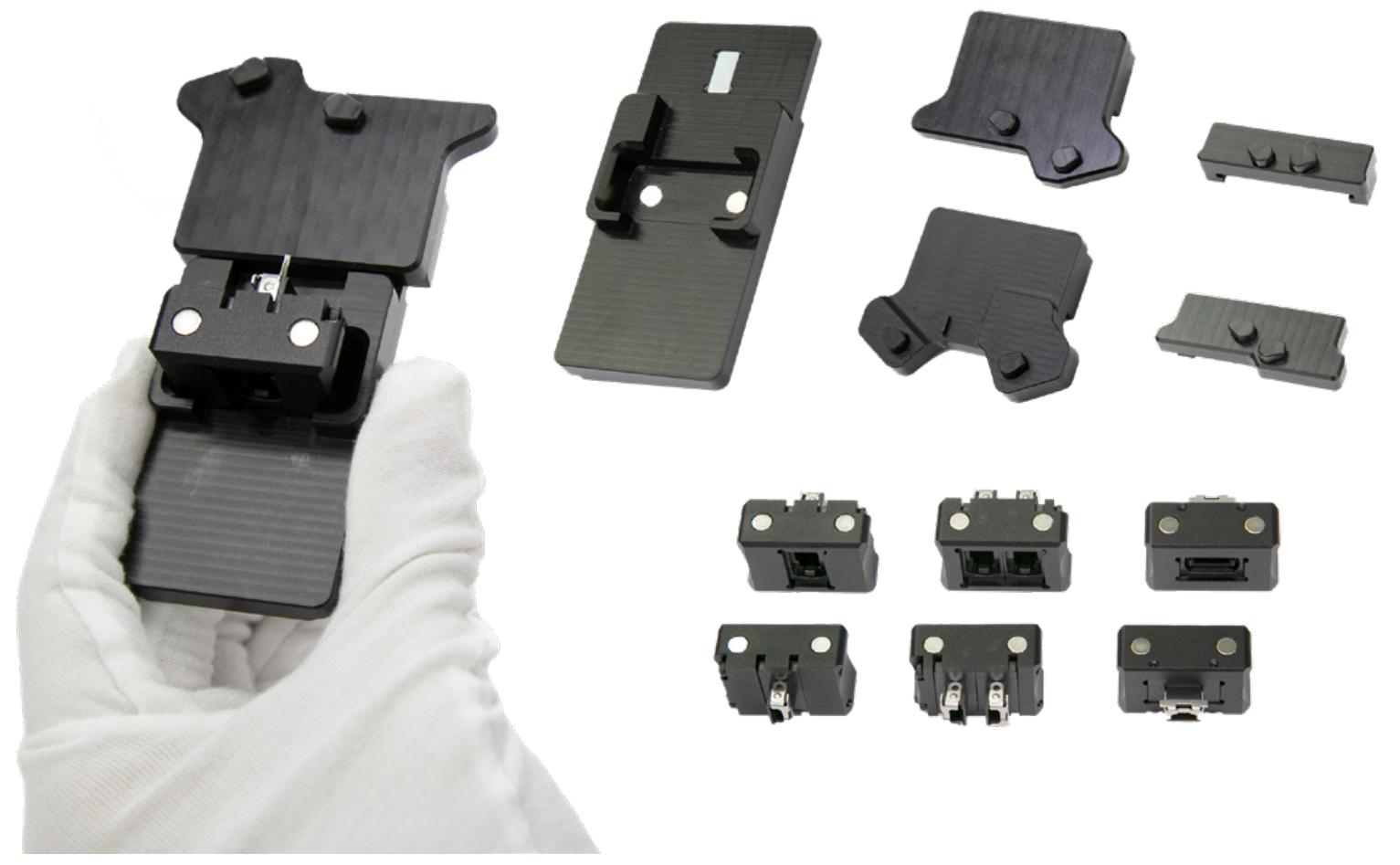

· 磁吸式夹具+丰富接口，快速替换、按需定制

· 探测接口可外置，适配多分支FA或Z-BLOCK器件

· 可在已有极性插回损仪升级，低成本迭代

· 分立PD探测方案，4路独立采集，适配刁钻角度FA

· 可定制阿基米德积分球，测试2000+芯数FA

主要应用

· FAU生产与出货检验

· 硅光芯片耦合测试

· CPO光引擎生产测试

· 高速光模块及并行光组件测试

方案特点

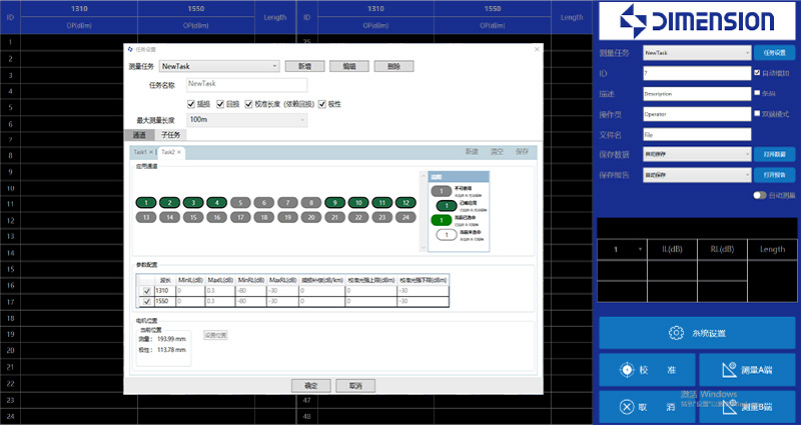

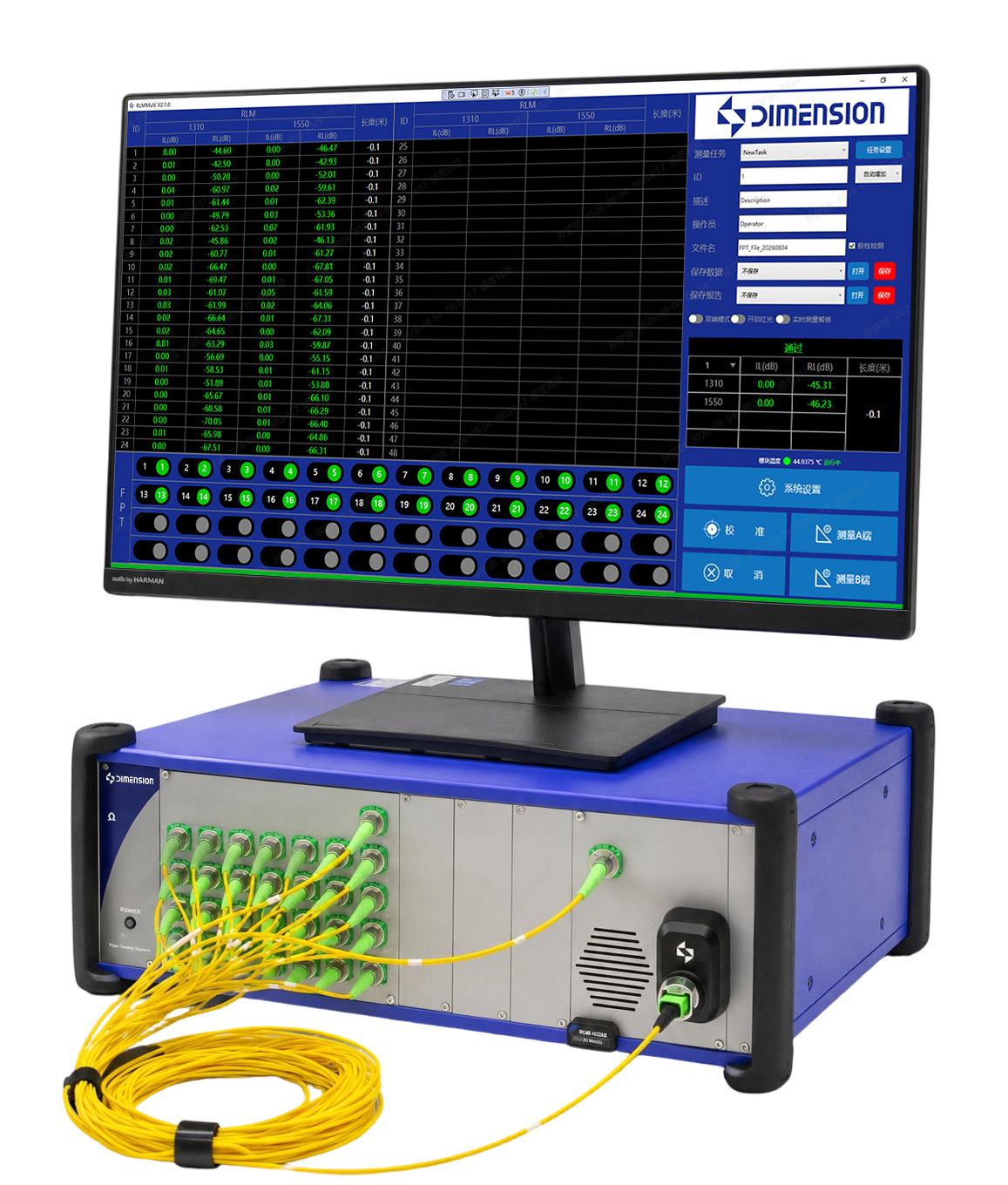

· 功能丰富可自定义的软件，一体化操作界面，支持数据库

· 可测试 Tx 端 IL，Rx 端 IL、RL

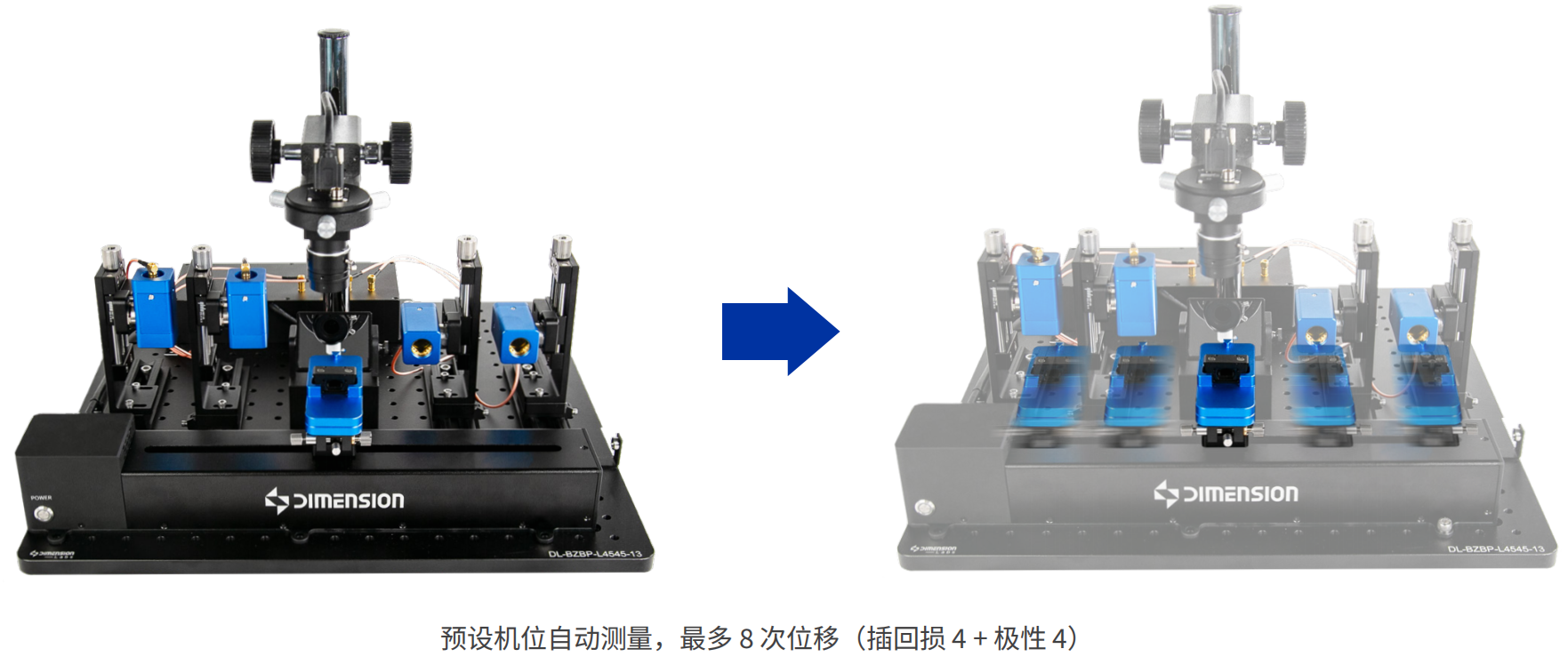

· 电机平台预设对准，单次测试最多 8 次位移

· 全平台架构，可集成维度端检、干涉仪检测

丰富的接口设计，稳定夹持，多维光机件精密微调

传统插回损仪在测试 FA 器件时往往存在接口不适配、对接不紧密导致漏光或偏离角度造成插损测试不准确的问题。FA MAX 3 提供夹具 + 接口的设计方式，快速操作、夹持稳定、不划伤端面；同时为适配宽头FA器件、宽距FA器件或多分支端口同时接入测试，探测器接收接口进行了适配升级，入光口径 >10 mm，并在接口边缘做防漏光设计。

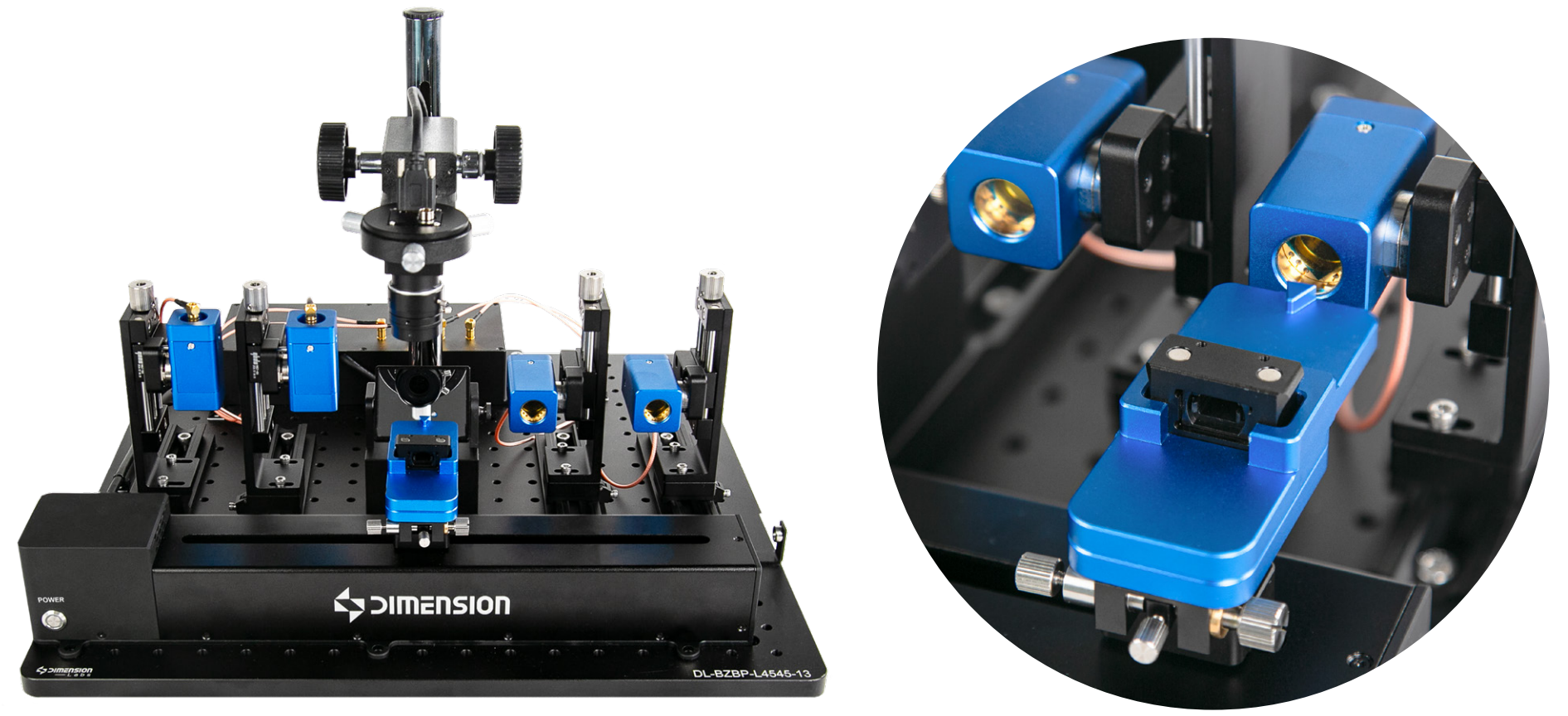

针对 MT-FA 器件测试需求，FA MAX 3 提供多维度调节的光机平台，支持多端同时测试；光机组件预留充足调节维度，更换被测件时只需手动调校至合适位置和角度即可。

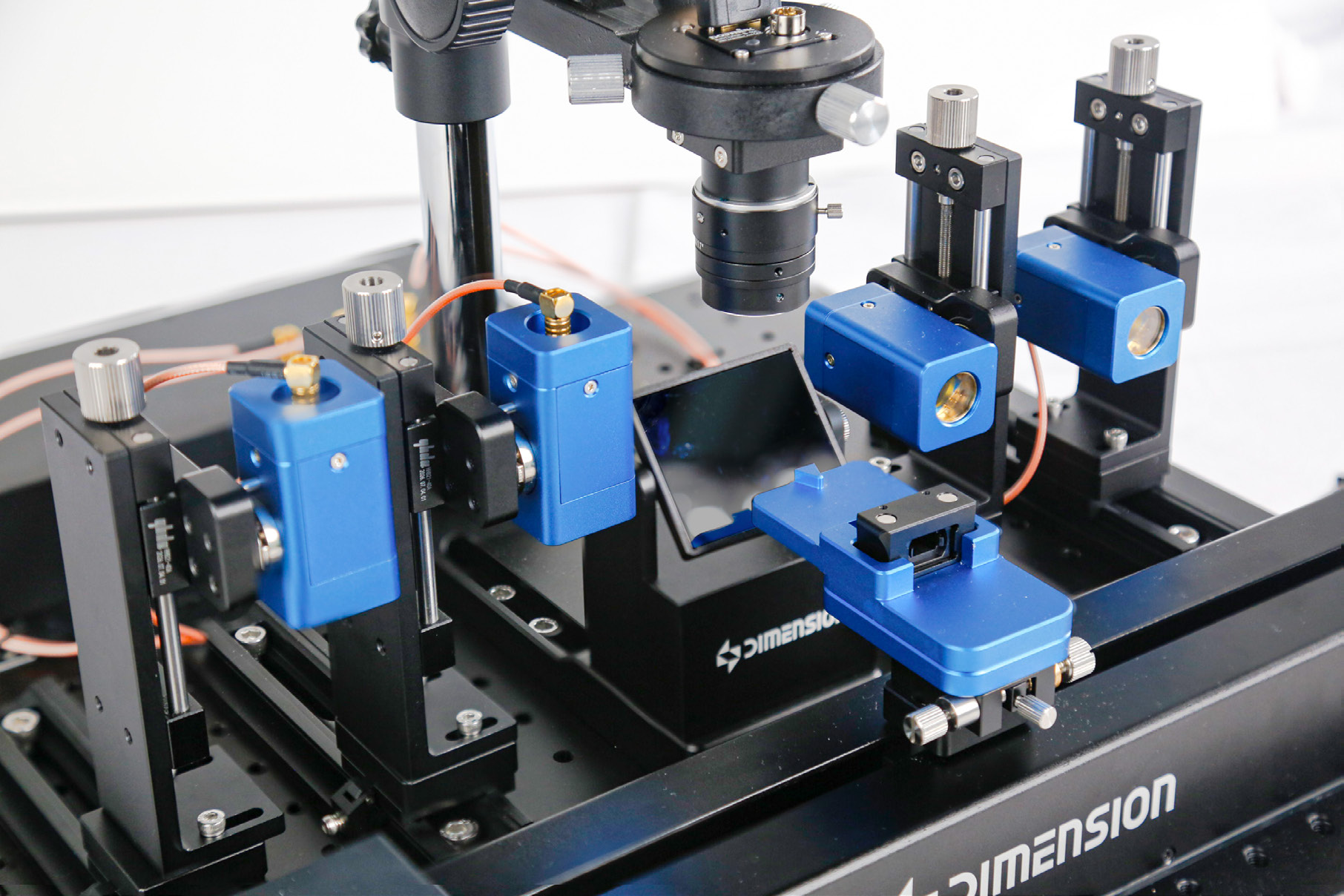

采用多通道独立探测方案，FA器件各分支可分别对准独立探测器收光⸺角度容差好，对FA角度/长度兼容性更好；电机按预设位置自动到位，路独立采集，插损测量更准。脉冲式光源 8h漂移≤ 0. 03 dB，适合产线长时间连续运行。

针对大角度、多分支及宽体FA器件，可定制阿基米德积分球方案，空间积分收光、对入射角度不敏感。支持大口径（> 10 mm）接收接口，轻松覆盖2000+芯大芯数光纤阵列器件的收光测试。与分立PD方案互为补充，可按被测件结构与芯数灵活选用。

一站式检测插入损耗、回波损耗、极性，解决 FA 极性痛点

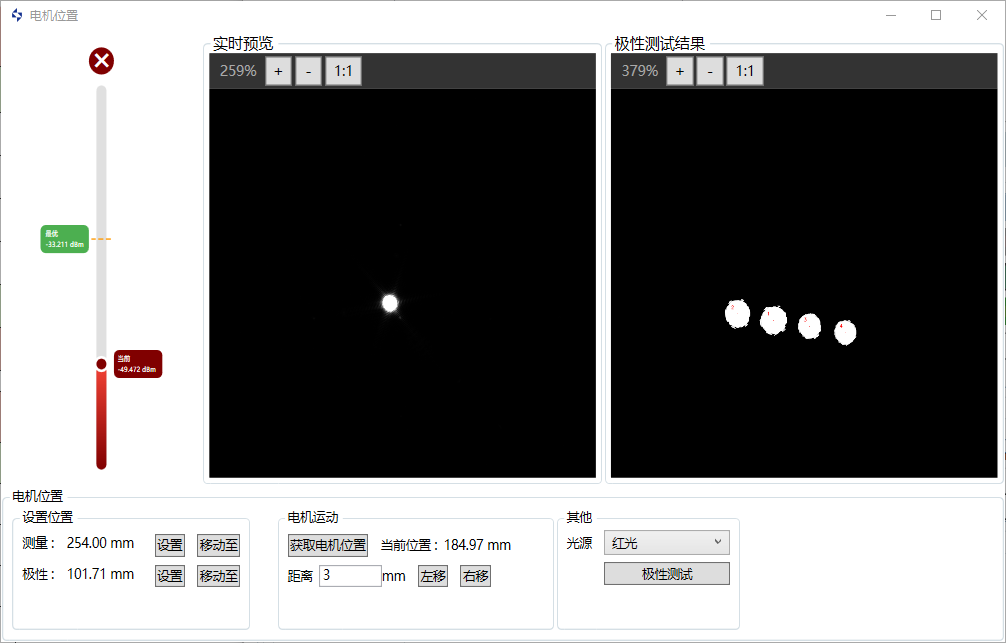

FA / JUMPER 器件无法直接对接极性测试仪的 MPO 接口，导致TOSA / ROSA 阵列的极性测试方法失效。FA MAX 3 采用维度科技首发专利的视觉检测极性方案，智能化判定 FA / JUMPER 极性顺序：650nm 红光照射 + 工业相机图像采集，软件自动学习并判定极性方向，跨行接错自动识别⸺无需人工对端、无需额外极性测试仪。
