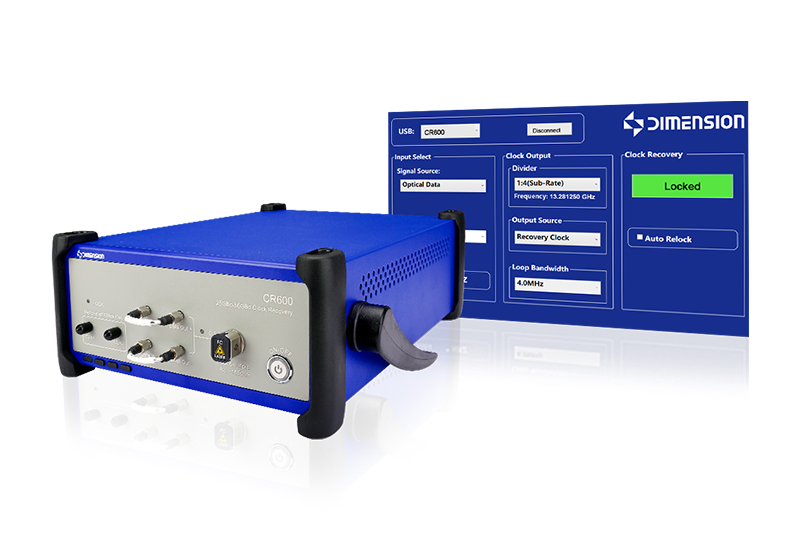

CR600 60Gbaud 光电时钟恢复单元
集成单多模一体的光电转换和时钟恢复电路， 可同时应用于电学和光学应用
· 支持NRZ和PAM4信号，速率可高达120Gbps
· 轻巧便携，简单易用
· 整合OE和时钟恢复设计
· 支持单模和多模光信号,灵敏度都小于-10dBm
· 超低随机抖动<250 fs RM
产品详情
产品概述
维度 CR600 光电时钟恢复单元支持 NRZ 和 PAM4,可在 60Gbd 范围内提供光电时钟信号的恢复。系统集成了单多模一体的光电转换和时钟恢复电路，可同时应用于电学和光学应用。满足高灵敏度和低固有抖动的要求，测量精度优良。提供简洁的用户界面，便于设定和使用。维度 CR600 光电时钟恢复单元为 计算机系统测试、光通讯系统测试、标准符合性验证提供了性能优良、高可靠性和成本可控的光电时钟恢复的选择。
主要优势
· 支持NRZ和PAM4信号，速率可高达120Gbps
· 轻巧便携，简单易用
· 整合OE和时钟恢复设计
· 支持单模和多模光信号,灵敏度都小于-10dBm
· 超低随机抖动<250 fs RM
主要应用

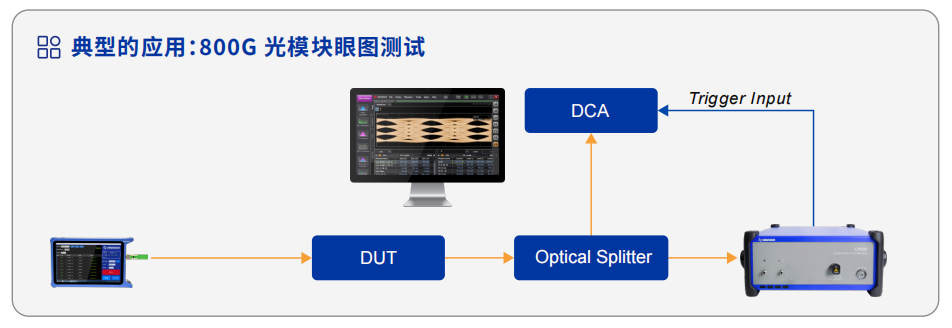

· 光电模块
· 子系统的时钟提取

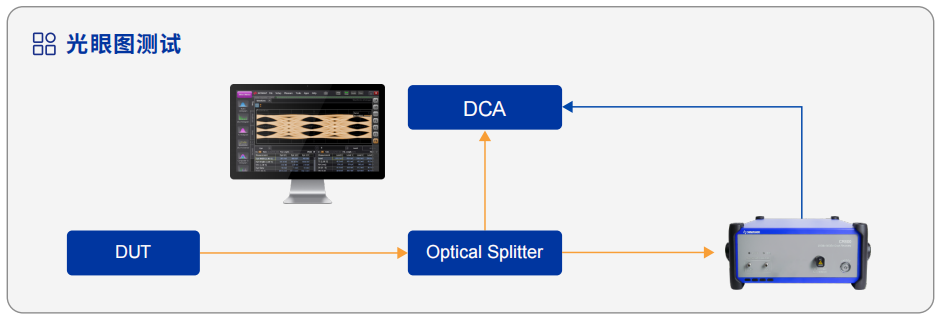

· 眼图测试
设备面板介绍

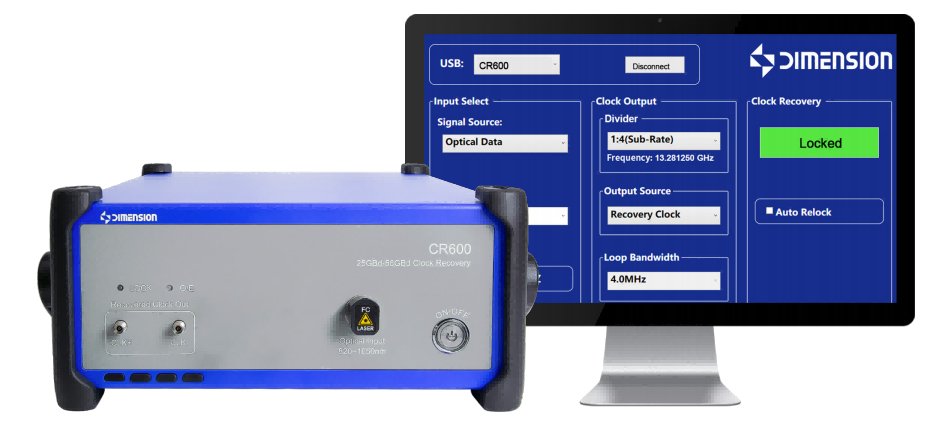

用户界面
CR600 提供简洁的用户界面，方便参数的的设定和选择、直观展示时钟恢复单元的工作状态和相关的参数。
通讯协议
CR600 提供完善的通信协议,方便用户通过 USB 端口设置各项参数、读取 CR600 的工作状态。提供程序示例,用户可以方便地将 CR600 整合到测试系统内。
参数性能
| 电口指标 | |
| 时钟恢复速率范围 | 24-30 Gbaud, 48-60 Gbaud |
| 支持调制类型 | NRZ/PAM4 |
| OE数据输出接口 | 2.92 mm female, 50 Ω |
| OE数据输出幅度 | 400 mVpp @ 56 GBd |
| 数据输入电接口 | 2.92 mm female, 50 Ω |
| 数据输入最大幅度 | 600mVpp 56 GBd |
| 时钟输出电接口 | 2.92 mm female, 50 Ω |
| 时钟输出幅度（差分） | 700 mVpp @ 26.56GHz |
| 时钟输出幅度（差分） | 100 mVpp @ 56 GBd |
| 恢复时钟分频比 | 1/2、1/4、1/8、1/16、1/32、1/64 |
| 恢复时钟随机抖动 | <230 fs @ 13.28GHz |
| 环路滤波器带宽 | 4 MHZ |
| 标准信号 | ± 100ppm |
| 自动锁定 | Yes |
| 内部时钟输出 | Yes |
| 时钟差分输出 | Yes |
| 光口指标 | |
时钟恢复速率范围 | 24-30 Gbaud, 48-60 Gbaud |
| 接收机灵敏度 | -12 dBm @ 53.125 Gbaud PAM4 SM -10 dBm @ 53.125 Gbaud PAM4 MM |
| 光信号类型与模式 | 单模，多模 |
| 输入波长范围 | 820-1650nm |
| 光接口回波损耗 | 16 dB |
| 光连接器类型 | SM: FC/PC 9/125 um MM: FC/PC 62.5um |
| 其他指标 | |
工作温度 | 10℃ to+40℃ (50°F to+104°F) |
| 工作电压（外置适配器） | 5V |
| 最大相对湿度 | 95% |
| 通信接口 | USB、LAN |
| 最大功率 | 6W |
订购信息
| 型号 | 描述 |
| CR600 | 60Gbaud光电时钟恢复单元 |
