EasyCheck双倍率光纤端面检测仪
一次对焦,双倍率高效检测,图像质量清晰
一次对焦,双倍率高效检测
图像质量清晰
完善的接口群
自动扫码存储图片(EC400/200)
可选脚踏开关切换倍率(EC400/200)
产品详情
产品概述
维度科技的双倍率光纤端面检测仪,通过双屏同时显示或者切换显示,实现在双倍率下快速高效检测光纤端面质量,大倍率下检测光纤端面的细微缺陷,小倍率下可实现更大区域的检测。该设备的优势是,一个工位,一台设备,一次对焦,即可实现双倍率下光纤端面检测,节省检测工位,提升检测效率,降低生产成本。
主要特性
一次对焦,双倍率高效检测
图像质量清晰
完善的接口群
自动扫码存储图片(EC400/200)
可选脚踏开关切换倍率(EC400/200)
主要应用

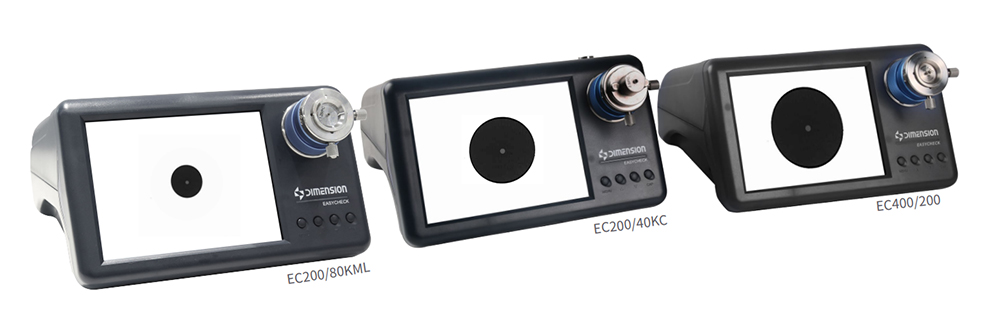

EC200/80KML主要应用于光纤连接器、光收 发模块、TOSA/ROSA 等端面检测
EC400/200主要应用于多种光纤连接器的 端面检测
EC200/40KC主要应用于光纤连接器、TOSA/ROSA组件等各种产品端面检测
双倍率高效检测
一次对焦,EC200/80KML可通过双屏同时查看200X和80X双倍率下端面状况,也可以通过按键进行倍率切换;EC400/200通过按键或脚踏开关(可选)进行400X和200X倍率切换。大倍率下检测细微缺陷,小倍率下检测更大区域,可以节省检测工位,提升检测效率,降低生产成本。
图像质量清晰
EasyCheck双倍率光纤端面检测仪通过最优的光学系统设计、高分辨率的图像传感器和8″的纯黑白数字TFT 显示器,真实地为您展现光纤端面的细节面貌。
完善的接口群
EasyCheck双倍率光纤端面检测仪,配备多种适配接 口,可以满足各种光纤连接器、光收发模块、 TOSA/ROSA等端面检测需求。
便捷的辅助功能(EC400/200)
为满足产线员工的可操作性,EC400/200增设自动扫码存储图片功能、脚踏开关触发双倍率切换功能,使用更加方便灵活。
性能参数
型号 | EC400/200KC 丨 EC400/200KD | EC200/80KML | EC200/40KC |
放大倍率 | 400X/200X | 200X/80X | 200X/40X |
X Y轴调节 | 可调 | 可调 | 可调 |
对焦方式 | 手动 | 手动 | 手动 |
图像输入输出格式 | —— | AV OUT | AV OUT |
视场大小 | 8” TFT 800X600 PIX | 8” TFT 800X600 PIX | 8” TFT 1024*768 PIX |
外接接口 | 3*USB、1*SD、1*以太网接口 | —— | —— |
功耗 | 3W | 3W | 3W |
工作温度 | -10℃~ 40℃ | -10℃~ 40℃ | -10℃~ 40℃ |
存储温度 | -20℃~ 55℃ | -20℃~ 55℃ | -20℃~ 55℃ |
电源电压 | DC 12V | DC 12V | DC 12V |
重量 | 1.6kg | 1.6kg | 1.6kg |
体积 | 270mmX245mmX155mm | 270mmX245mmX155mm | 270mmX245mmX155mm |
