产品概述

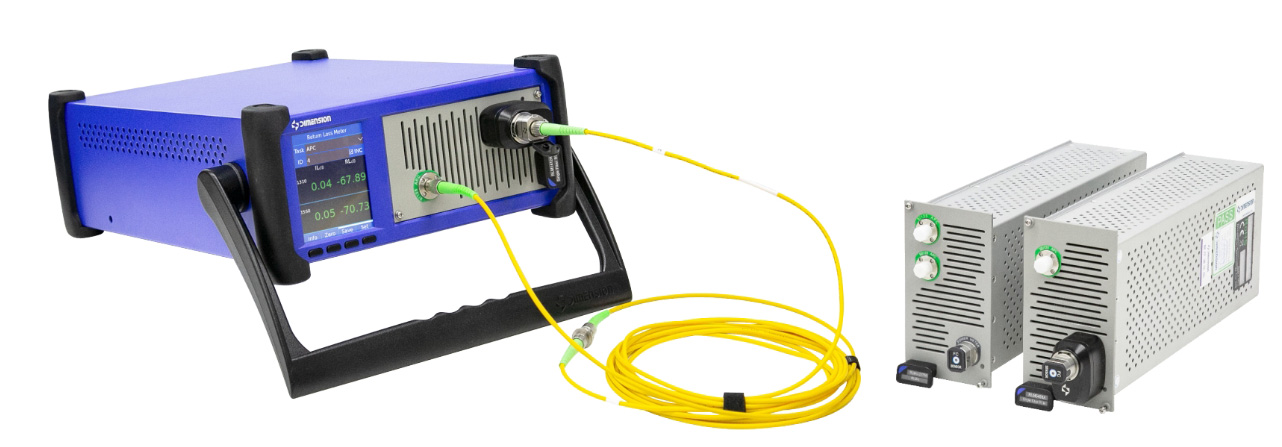

Dimension单芯插回损测试仪采用高稳定度光源和高精度光功率计,实现免缠绕的回损测试和高速的插入损耗测试。单次单波长损耗检测时间小于0.5s,最低能够实现-75dB的回波损耗探测。RLM包含单模与多模共6个测试波长(多模:850nm、1300nm、单模:1310nm、1490nm、1550nm、1625nm),RLM快速而准确的测量功能,是提高生产效率和品质管控的有效工具。
主要优势
平台+模块化设计,应用扩展方便
RL免缠绕测试,双波长测试速度小于1s
RL最低可检测-75dB(单芯单模)
最短测量光纤长度0.7米
光功率计最低检测功率-50dBm
丰富可互换,高可靠性探测器适配器接头
主要应用

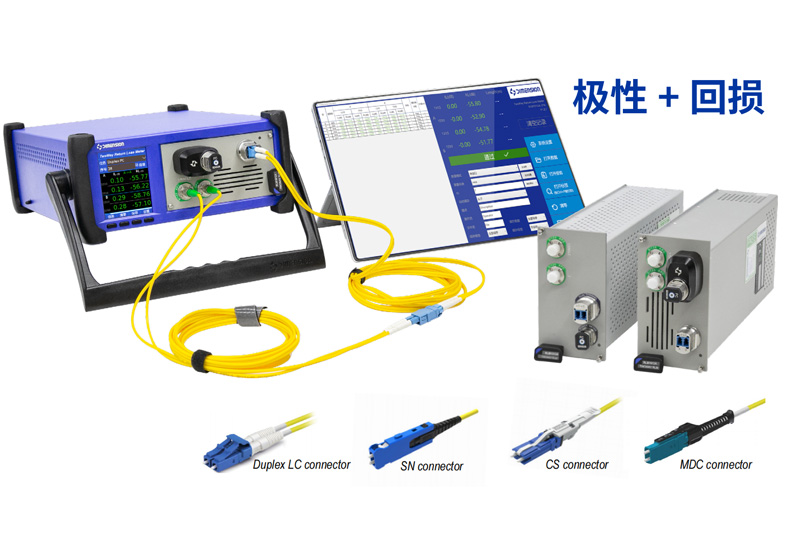

平台+模块化设计,应用扩展方便

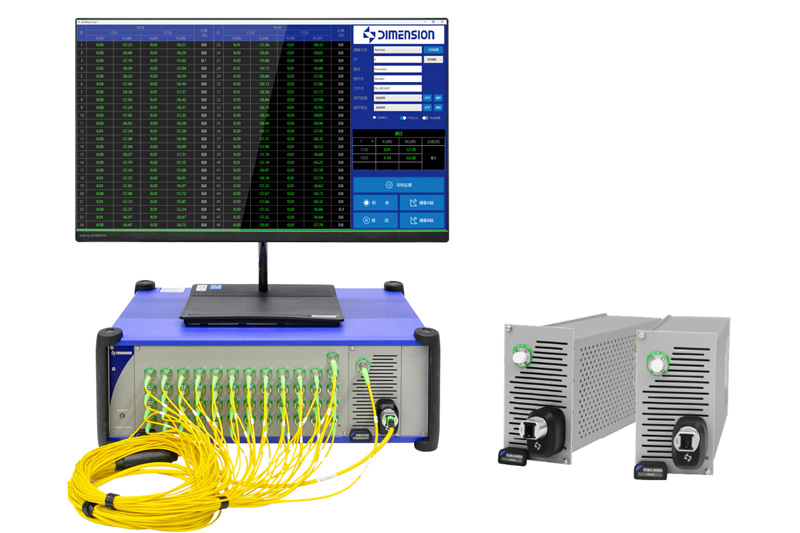

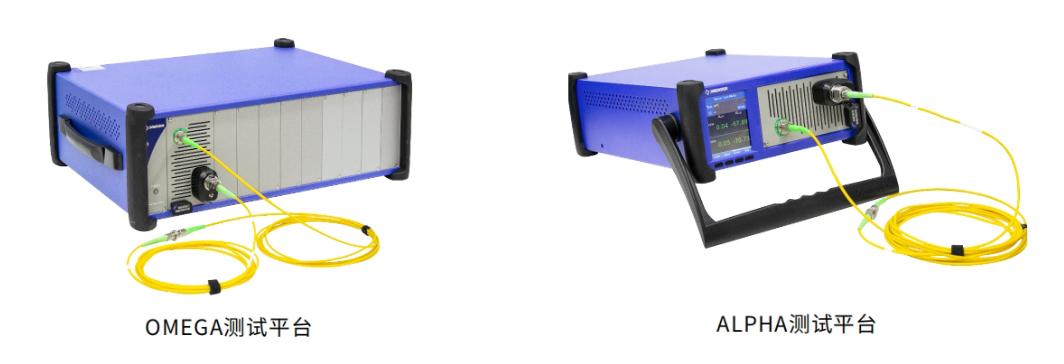

维度科技的通用光学测试平台,提供了一整套的光学测试解决方案,包含双槽位ALPHA测试平台和11槽位OMEGA测试平台,可以兼容包含RLM插回损测试模块在内的多种功能测试模块,具有可热插拔、可编程、可扩展性强、易于维护和管理、综合成本低等显著优势。
支持网络、USB、触摸屏和实体按键等多种控制方式
客户后续可购置其他功能模块进行功能扩展,例如可以扩展连接光开关、光衰减器、稳定光源、误码仪、高速光功率计等功能测试模块,可以实现对光器件等产品多种光学性能的一站式测试。

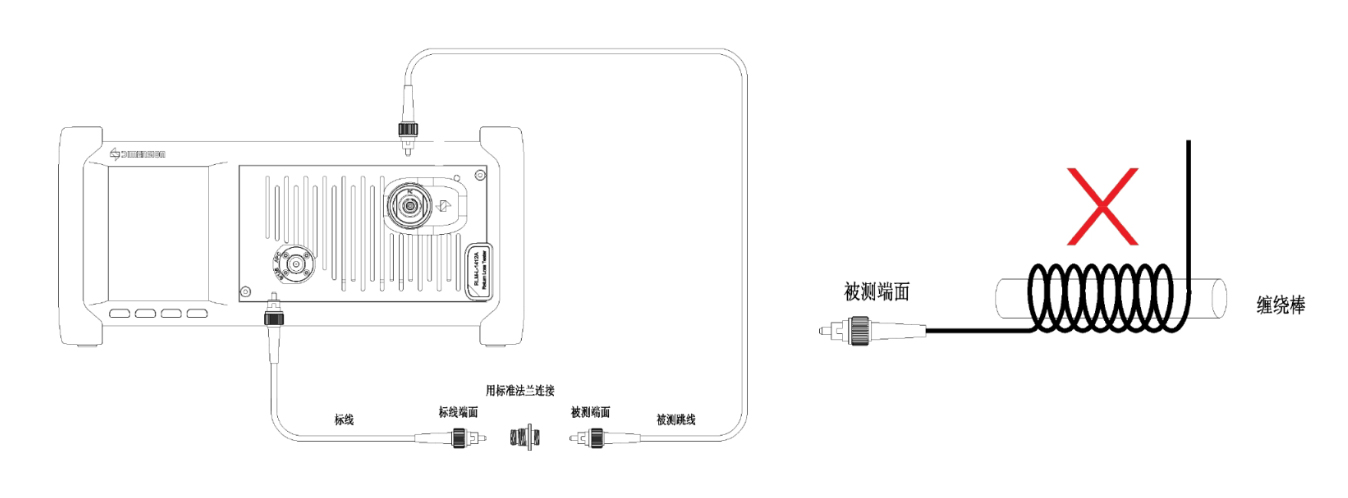

基于光时域检测原理实现回波损耗免缠绕测试,一体式设计可实现插入损耗回波损耗同时测试。采用高速采样电路和算法优化,双波长测试速度小于1s。

RL最低可检测-75dB(单芯单模),最短测量光纤长度0.7米
采用维度自研的高灵敏度探测电路以及优化的软件算法,RL最低可实现-75dB(单芯单模)的检测,可满足高性能单模跳线(SM/APC)的检测需求。

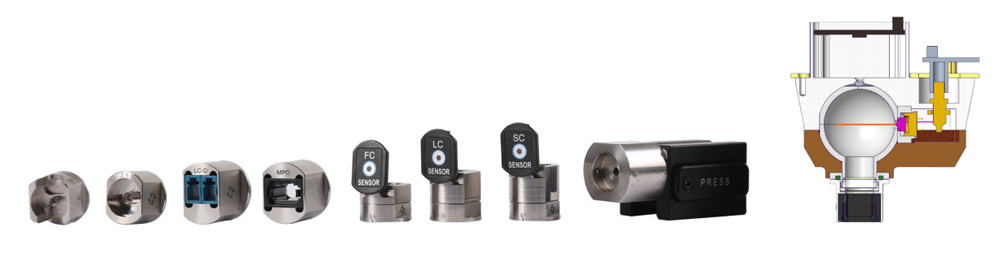

丰富可互换,高可靠性探测器适配器接头
为满足客户的不同需求,维度开发了一系列丰富可互换,高可靠性探测器适配器接头,使用方便,优化设计的积分球,兼容MPO连接器+双联LC连接器,一次测试无需重复插拔。

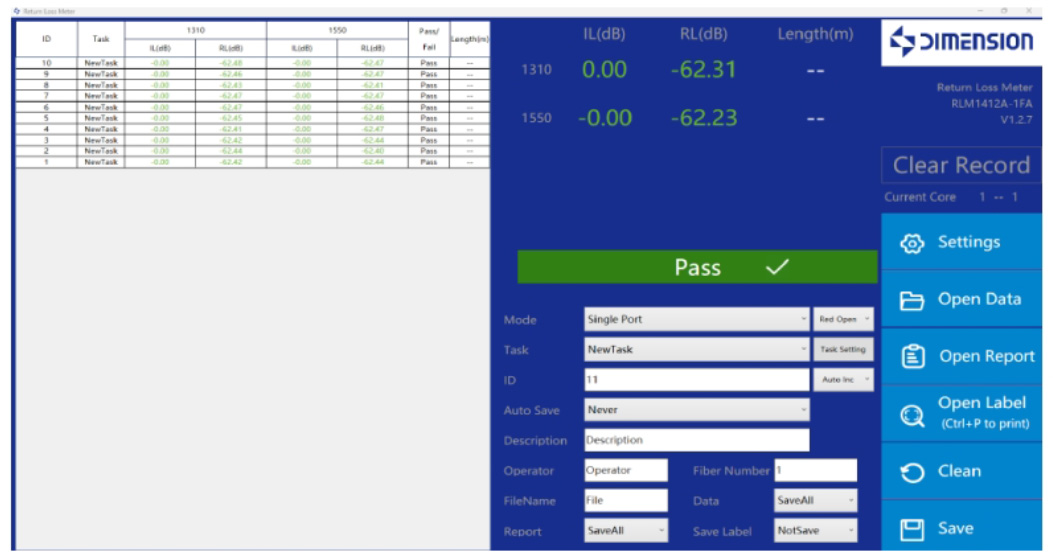

自动保存测试数据报告
用户可自定义设置测试报告,可自动保存上传测试数据以及报告。
性能参数
产品基本型号 | RLM1112A-1FA | RLM5156A-1FP |
光源 | 光纤类型 | 单模9/125 | 多模50/125 |
光源波长 | 1310/1550nm | 850/1300nm |
光源类型 | L aser | Laser |
环通量标准 | NA | EC-61280-4-1 |
插损 | 插损稳定性* | 土0.02dB(<0.5H) ±0.03dB(<8H) |
重复性* | 土0.02dB |
插损测试精度* | 0~1dB:±0.02dB 1~5dB;±0.1dB 5~45dB:±0.5dB | 0~1dB:±0.02dB 1~5dB:±0.1dB 5~25dB:±0.5dB |
回损 | 回损测试范围 | -30~-80dB | -15~-60dB |
回损测试精度 | -30 ~-70dB:±1.0dB -70 ~-75dB:±2.0dB | -15 ~-50dB:±1.0dB -50 ~-55dB:±2.0dB |
其它 | 光纤长度(最短) | DUT RL(两端)>50dB :0.6米
DUT RL(两端)<50dB :1.5米 |
单次测量时间 | 快速模式:0.8S;正常模式:1.4S |
显示分辨率 | 0.01dB |
主机部分 | 工作电源 | AC90~260V/50HZ |
设备稳定时间 | 30分钟(存储与工作温度一致) 90分钟(存储与工作温度不一致) |
建议校准周期 | 两年 |
工作温度 | 10℃~40℃ |
存储温度 | -40℃~70℃ |
尺寸 | ALPHA机箱:359mm×274mm×115mm,OMEGA机箱:462mm×374mm×171mm 双插槽模块:285mmX133mmX71mm |
·相关参数默认测试条件:设备热机30min; 环境温度23+/-1℃;FC/PC 单芯跳线。如果使用多芯线材验证,则参数中需增加光开关带来的误差变量(+/-0.03dB)。 |

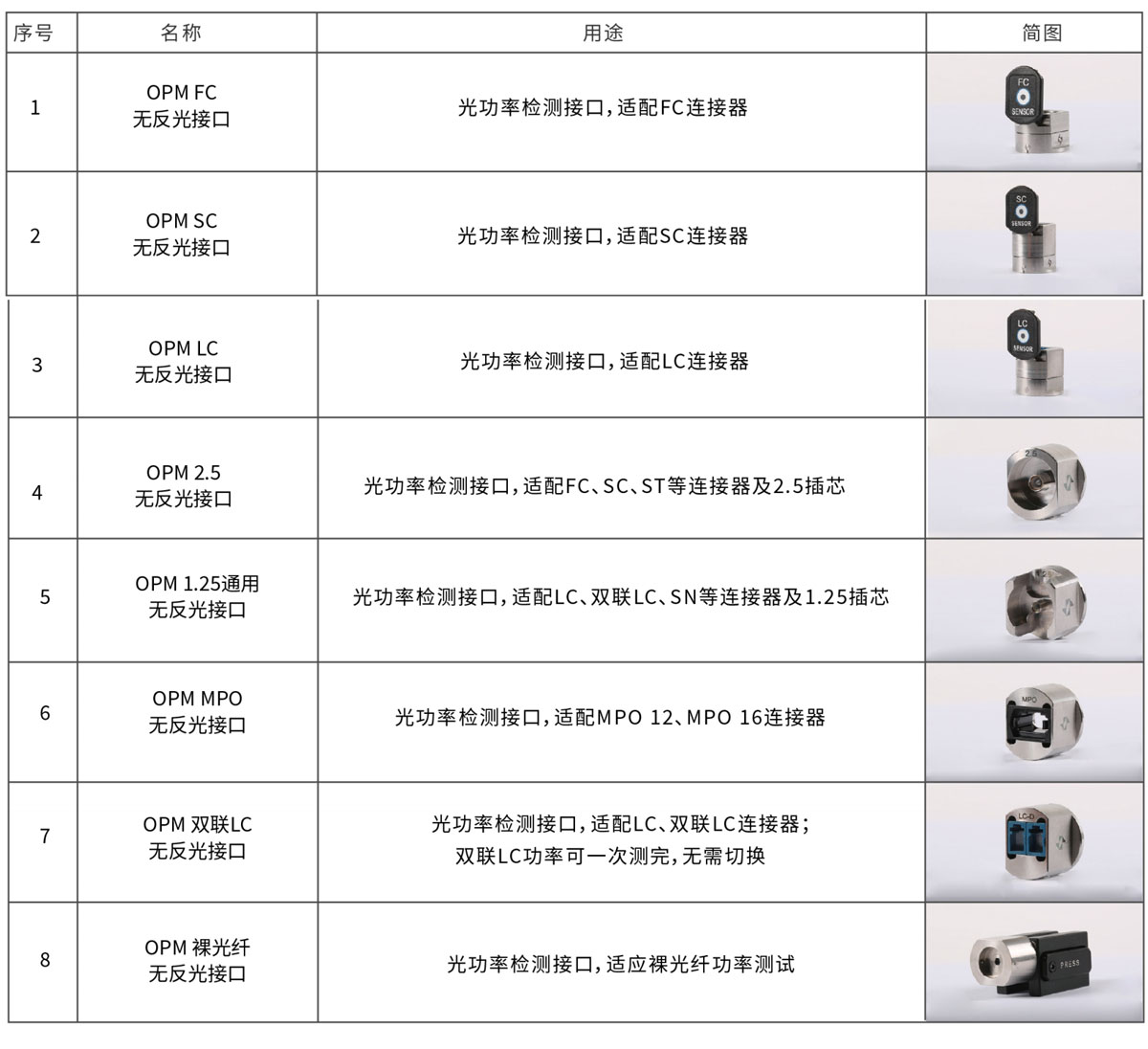

接口选型表

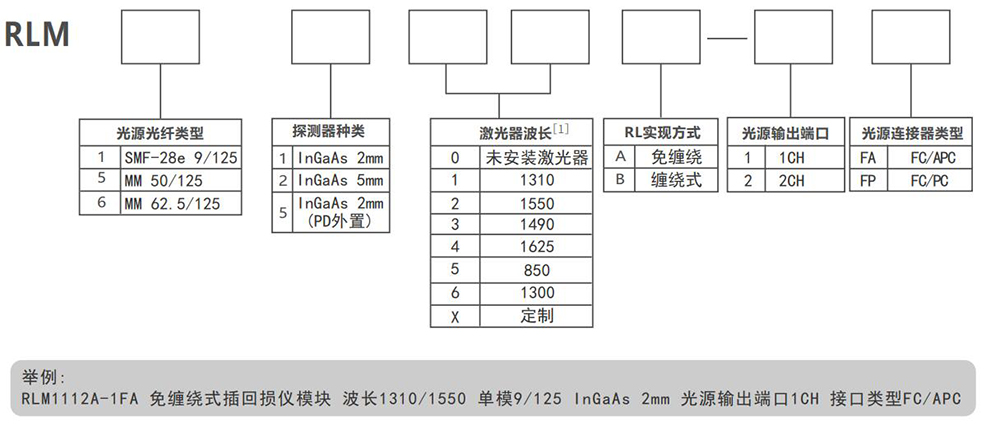

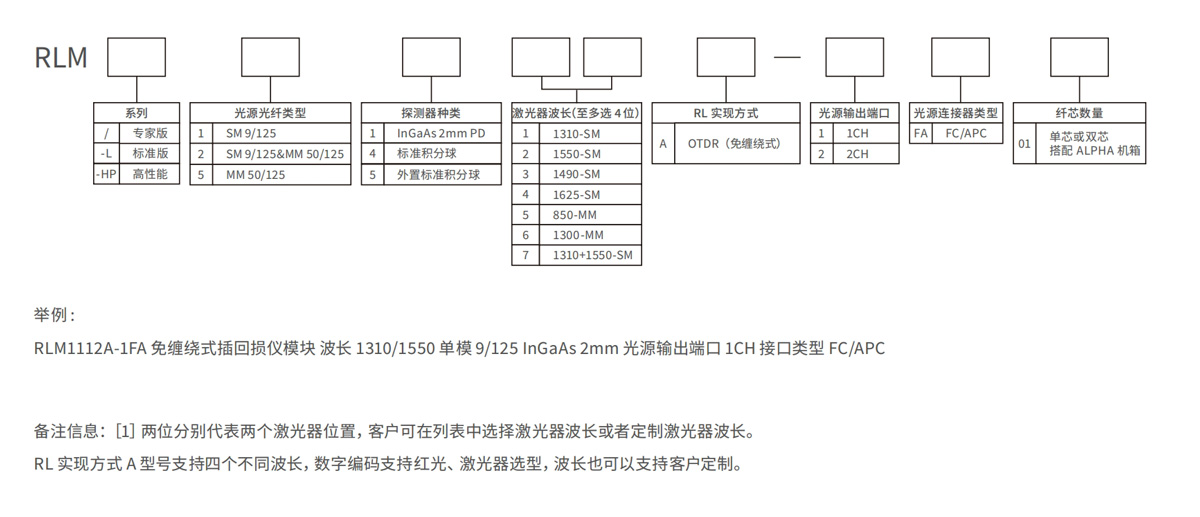

订购信息

[1]两位分别代表两个激光器位置,客户可在列表中选择激光器波长或者定制激光器波长。
备注信息:RL实现方式 A型号支持双激光器波长,两位数字编码分别代表两个激光器波长,客户可在列表中选择激光器波长或者定制激光器波长。A/B型号支持4个单模波长or红光,激光器波长需选择XX。
