OT-200 MPO多芯MPO光时域反射仪

适用于多芯光纤测试,多种型号可供选择,支持FTTx检测排障与专网运维

· 多功能于一体

· 平台化、模块化设计

· 智能化

· 扩展化

· 小巧便携,重量轻,可单手操作合适各级别通信系统的故障检查

· 自动/手动OTDR模式:多脉宽测试+自动分析,一键快速自动测试

· 测试高速、结果精准、重复性高

· 操作简单,无需培训,轻松上手

· 超长续航,独有的可更换智能电池,实现“永不断电’适应多种环境

产品详情
规格参数
文档下载
服务支持
相关产品
产品详情


产品概述

在FTTX、数据中心、企业网等高密度布线场景中, MPO/MTP的应用日益广泛,成为光通信发展的重要趋势。随着市场需求的快速增长,如何高效部署MPO线缆成为行业亟需解决的关键问题。

Dimension的OT-200系列将多芯光开关与OTDR相结合,自主研发生产了一款针对多芯高密集部署需求进行专项优化,适配各种光纤链路应用场景的设备。该设备支持多芯光纤一站式故障诊断,最高可覆盖24芯光纤,彻底取代传统“手动切换光路,多少芯测多少次”的方式,显著提升部署效率,同时大幅降低技术人员的运维难度。


主要优势

•  一键测试,设备可自动切换 (最高可达24芯)

•  自定义测试通道

•  平台加模块化设计,多功能于一体

•  智能图形化展示数据

•  MPO适配器自带防尘设计

•  小巧便携,重量轻,可单手操作

•  超长续航,独有的可更换智能电池,实现"永不断电"

•  单模多模光纤类型可选


主要应用

•  数据中心等光纤密集集成项目部署

•  企业网与中心网的MPO光纤线缆搭建

•  多芯光纤链路故障诊断


一键测试,设备可自动切换通道,最高可达24芯

该设备支持多芯光纤一站式故障诊断,最高可覆盖24芯光纤,彻底取代传统“手动切换光路,多少芯测多少次”的方式,显著提升部署效率,同时大幅降低技术人员的运维难度。

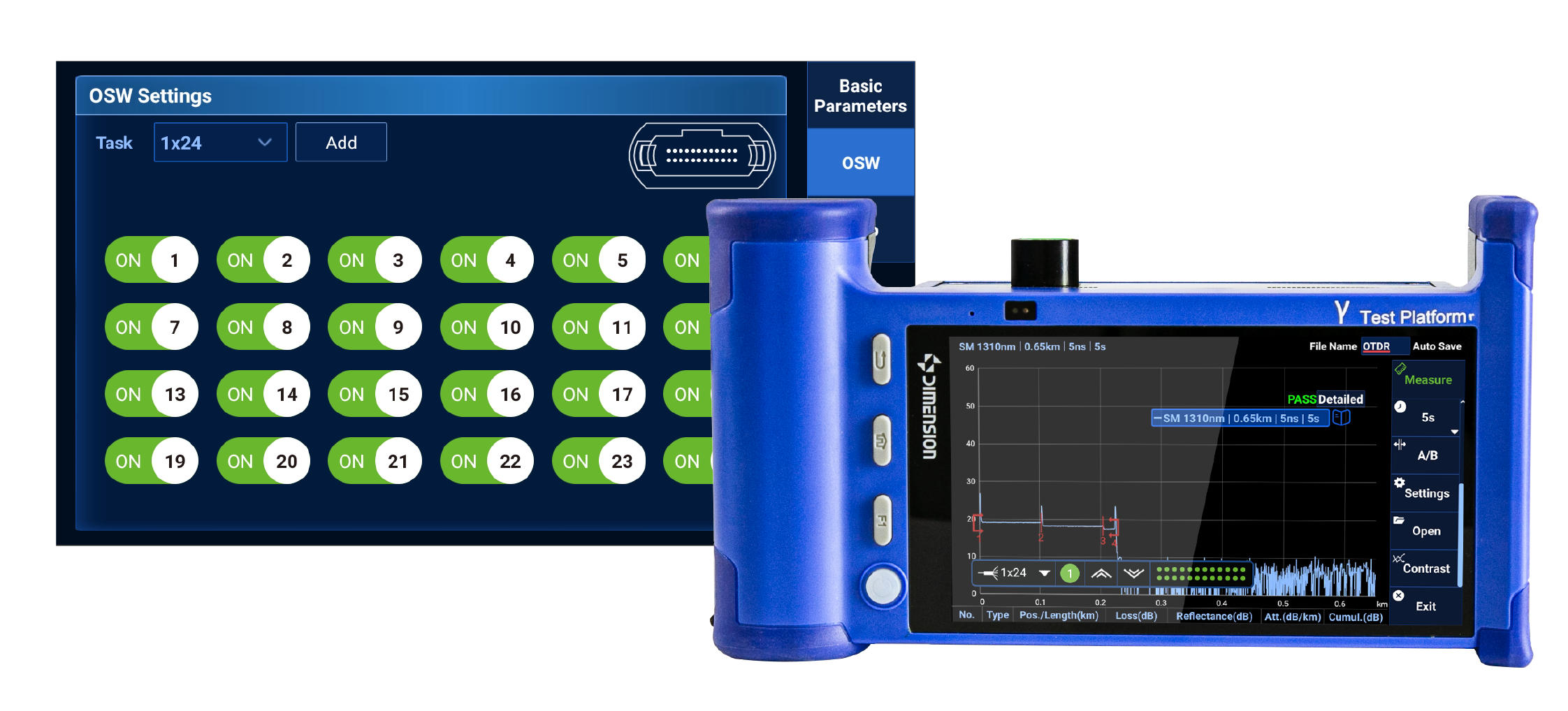

自定义通道测试

OT-200系列不仅可以完成基础的MPO全通道OTDR链路相关分析,也可直接使用光开关控制多芯链路制定通道出光。该软件在UI界面上也针对性地做出了设计,在右上角通过仿MPO端面正视图的方式实现当前链路可视化,提高用户的测试效率。

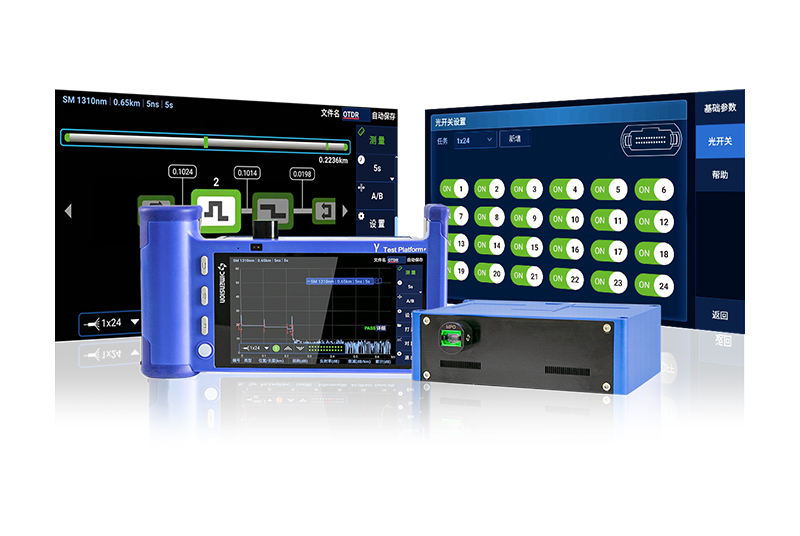

多功能为一体





智能图形化展示数据

智能展示数据通过具象化目前预设任务的纤芯情况,并用颜色提醒各光纤链路实际情况。



单模多模光纤类型可选

OT-200系列产品光开关可选单模、多模光纤类型,满足不同环境下的测试需要。


自带防尘设计

OT-200设备上的适配器自带防尘设计,有效避免端口在没有使用时被污染或遭到损坏。



小巧便携,坚固机身,可单手操作

得益于维度科技出色的人体工学设计和小巧便携地体型,该系列OTDR有不同的携带方式,青春而又时尚。而在操作上只需按下快捷键就可以完成测试,数据自动分析与保存,只需简单培训,小白也能完成通讯故障检查。


设备多元化

该款OTDR可以完美融入维度科技的产品生态链。它可以通过Wifi或USB构成通信,使用专用的APP控制其他的测试设备,成为一个主设备。它也可以被其他主设备通过USB、RJ45有线通讯方式控制,成为一个测试系统中的单独测试模块。


超长续航,独有的可更换智能电池,实现“永不断电”

维度科技的OTDR全系列都采用可更换的大容量智能电池。电池可以独立充电,随时更换。用户可增加备用电池,实现“永不断电”。



适应各种环境与极端天气

为了应对不同的场景与不同职业的测试人员,维度科技为该类测试设备的可靠性做了专门的提升,让设备使用变得更加灵活,适用性更强。



性能参数

OTDR (1)

型号

OT-200-2134-XX-MAF#1310/1550-12

OT-200-2222-XX-MAF#850/1300-12

波长(nm)

1310/1550

850/1300

动态范围(dB)

34/32

22/22

脉冲宽度(ns)

3/5/10/30/50/100/275/500/1000/2500/10000/20000

3/5/10/30/50/100/275/500/1000/2500

事件盲区(m)(2)

0.75 (2)

2 (3)

衰减盲区(m)(2)

3.5 (2)

10 (3)

线性度(dB/dB)

±0.03

损耗分辨率(dB)

0.001

距离分辨率(km)

0.0001

测距精度(m)

0.1~120 (4)

距离范围(km)

0.1~120 (4)0.1~8(5)
数据保存格式SOR/PDF/HTML


光开关

光开关类型

MEMS

工作波长(nm)

1310/1550850/1300

光开关通道串扰(dB)

>50>30

切换次数

>10 9
通用指标

内存容量

16G可扩展

显示器

5.5-inch IPs 高清显示屏

电池容量

锂电池:5V,6400mAh

工作温度(°C)

10~40

储存温度(°C)

-40~70
工作湿度0 % to 95 %(非冷凝)

整机重量(kg)

<1.3
整机尺寸(mm)200*110*65


备注:

[1]所有规格的适用条件是温度为23℃C士 1°C.

[2]单模盲区测试条件:SM1550/3ns/0.65km/180s;事件为反射事件,反射系数为45±2dB.

[3]多模盲区测试条件:MM1300/3ns/0.65km/180s;事件为反射事件,反射系数为45±2dB.

[4]单模距离测试条件:SM1550/20us/260km/180s;事件为整卷光纤,无其他事件[5]多模距离测试条件:MM1300/2.5us/20km/180s;事件为整卷光纤,无其他事件.


性能参数



举例:

型号:OT-200-2134-XX-MAF#1310/1550-12

12芯OTDR,2个波长,单模,34dB动态范围,配置MPO/APC/Female ,波长 1310 and 1550。
