RLM多芯插回损仪
RL免缠绕测试,单芯双波长测试速度小于0.6s,最低可检测-80dB(单模)
平台+模块化设计,应用扩展方便
RL免缠绕测试,单芯双波长测试速度小于0.6s
RL最低可检测-80dB(单模)
最短测量光纤长度0.7米
丰富可互换,高可靠性探测器适配器接头
支持网络、USB等多种控制方式
软件UI简洁明了,用户易使用
自动保存测试数据报告,支持远程控制
产品详情

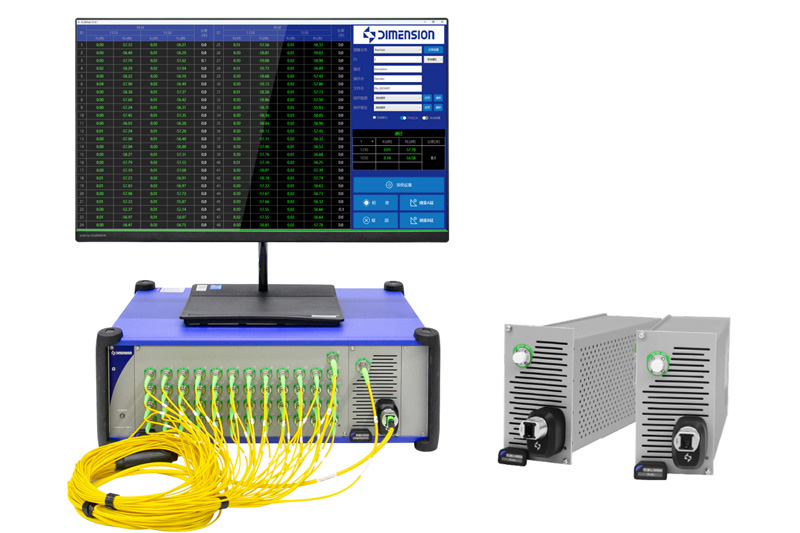

产品概述
Dimension多芯插回损测试仪采用高稳定度光源和高精度光功率计,实现免缠绕的回损测试和高速的插入损耗测试。单次单波长损耗检测时间小于0.6s,最低能够实现-80dB的回波损耗探测。RLM包含单模与多模共6个测试波长(多模:850nm、1300nm,单模:1310nm、1490nm、1550nm、1625nm),优化设计的积分球既可以测量密集多通道MTP/MPO连接器的损耗,也可以测量双联LC等器件上的损耗。RLM快速而准确的测量功能,是提高生产效率和品质管控的有效工具。
主要优势
平台+模块化设计,应用扩展方便
RL免缠绕测试,单芯双波长测试速度小于0.6s
RL最低可检测-80dB(单模)
最短测量光纤长度0.7米
丰富可互换,高可靠性探测器适配器接头
支持网络、USB等多种控制方式
软件UI简洁明了,用户易使用
自动保存测试数据报告,支持远程控制
主要应用
跳线、连接器性能检测
光无源器件性能检测

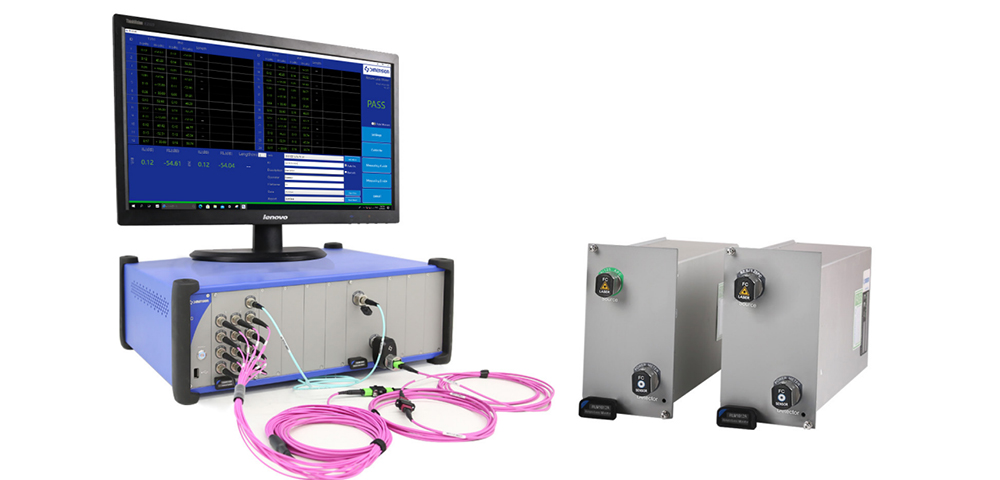

平台+模块化测试,应用扩展方便
维度科技的11槽位OMEGA通用光学测试平台,可以兼容包含RLM系列插回损测试模块在内的多种功能测试模块具有可热插拔、可编程、可扩展性强、易于维护和管理,综合成本低等显著优势。
客户可以根据自己的需求在单个OMEGA机箱内选配单模RLM模块+多模RLM模块以及配套的光开关(同一个机箱至多可实现24芯单模+多模RLM集成),从而实现较低成本的单多模一体化测试解决方案。
RL免缠绕测试,双波长测试速度小于8s(MPO12)
基于光时域检测原理实现回波损耗免缠绕测试,一体式设计可实现插入损耗、回波损耗同时测试。采用高速采样电路和算法优化,双波长测试速度小于8s(双波长测试速度小于8s(快速测量模式下,MPO12单模双波长测量速率小于7.2s,多模双波长测量速率少于8s)。
RL最低可检测-80dB(单模),最短测量光纤长度0.7米
采用维度自研的高灵敏度探测电路以及优化的软件算法,RL最低可实现-80dB(单模)的检测,可满足高性能跳线(SM/APC)的检测需求。
丰富可互换,高可靠性探测器适配器接头
为满足客户的不同需求,维度开发了一系列丰富可互换,高可靠性探测器适配器接头,使用方便,优化设计的积分球,兼容MPO连接器+双联LC连接器,一次测试无需重复插拔。
软件UI简洁明了,用户易使用
根据不同客户的使用反馈,优化设计的软件UI简洁明了。用户可根据自定义设置测试报告,可自动保存上传测试数据以及报告。

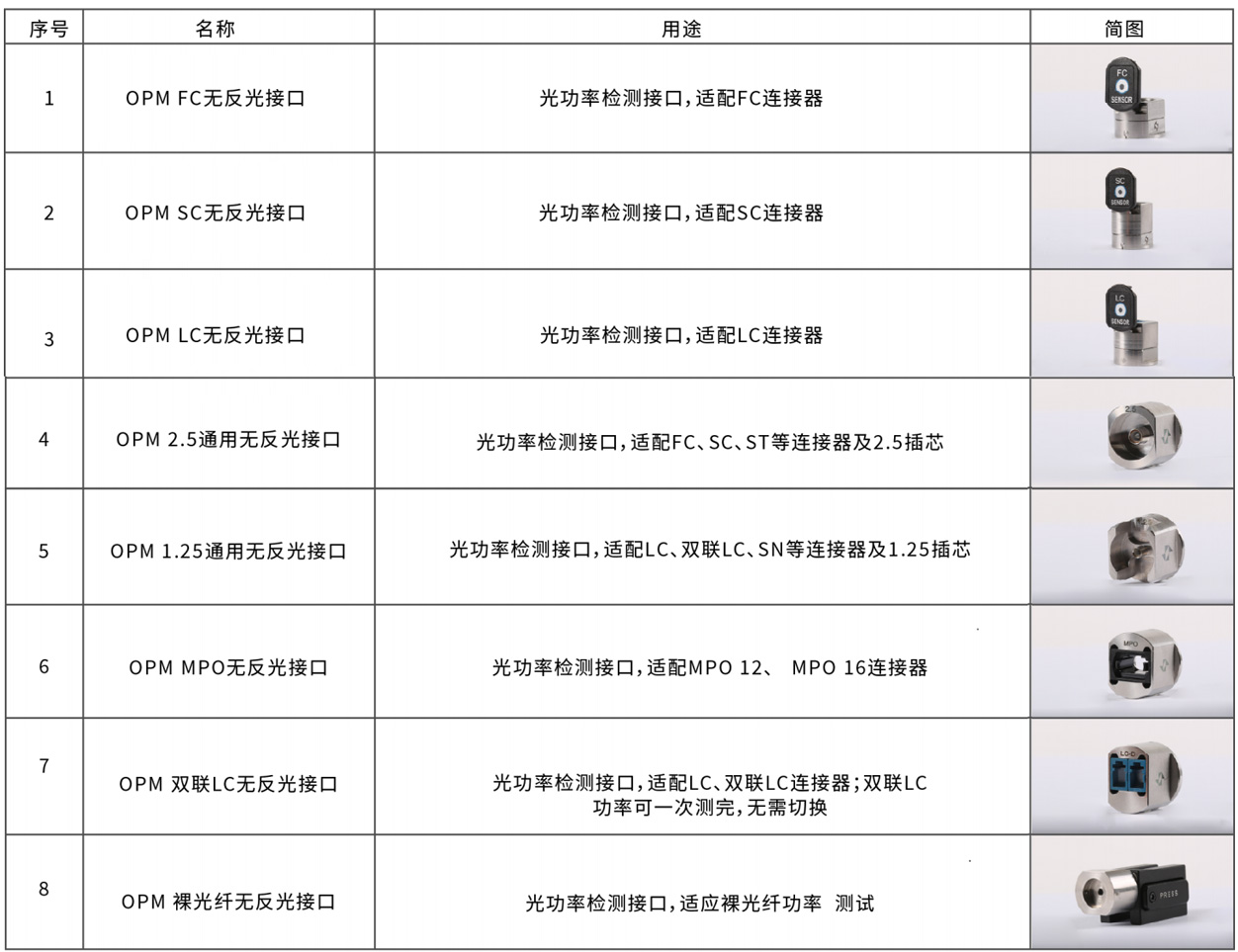

接口选型表
性能参数
产品基本型号 | RLM1412A-1FA-24 | RLM5456A-1FA-24 | RLM-L-1412A-1FA-24 | RLM-L-5456A-1FA-24 | |||||
产品系列 | 专家版 | 专家版 | 标准版 | 标准版 | |||||
光源 | 光纤类型 | SM 9/125 | MM 50/125 | SM 9/125 | MM 50/125 | ||||
光源波长 | 1310/1550nm | 850/1300nm | 1310/1550nm | 850/1300nm | |||||
光源类型 | Laser | LED/Laser | Laser | LED/Laser | |||||
环通量标准 | NA | IEC-61280-4-1 | NA | IEC-61280-4-1 | |||||
插损 | 插损稳定性* | ±0.01dB(<0.5H) ±0.02dB(<8H) | ±0.02dB(<0.5H) ±0.03dB(<8H) | ||||||
重复性* | ±0.02dB | ||||||||
插损测试精度* (功率探测范围: +10~-75dBm) | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB | |||||
回损 | 回损测试范围* | -30~-80dB | -15~-60dB | -30~-72dB | -15~-55dB | ||||
回损测试精度* | -30~-70dB:±1.0dB -70~-75dB ±2.0dB | -15~-50dB:±1.0dB -50~-55dB:±2.0dB | -30~-65dB:±1.0dB -65~-70dB:±2.0dB | -15~-50dB:±1.0dB -50~-55dB:±2.0dB | |||||
其它 | 光纤长度(最短) | DUT RL(两端)>50dB:0.6米 DUT RL(两端)<50dB:1.5米 | |||||||
单次测量时间 | <18s(快速模式:SM MPO12<10S;MM MPO12<12S) | ||||||||
显示分辨率 | 0.01dB | ||||||||
主机部分 | 工作电源 | AC90~260V/50HZ | |||||||
开机稳定时间 | 30分钟(存储与使用温度一致)90分钟(存储与使用温度不一致) | ||||||||
工作温度 | 10℃~40℃ | ||||||||
存储温度 | -40℃~70℃ | ||||||||
尺寸 | ALPHA机箱:359mm×274mm×115mm;OMEGA机箱:462mmX374mmX171mm | ||||||||
*相关参数默认测试条件:设备热机30min; 环境温度23+/-1℃;FC/PC 单芯跳线。如果使用多芯线材验证,则参数中需增加光开关带来的误差变量(+/-0.03dB)。 |

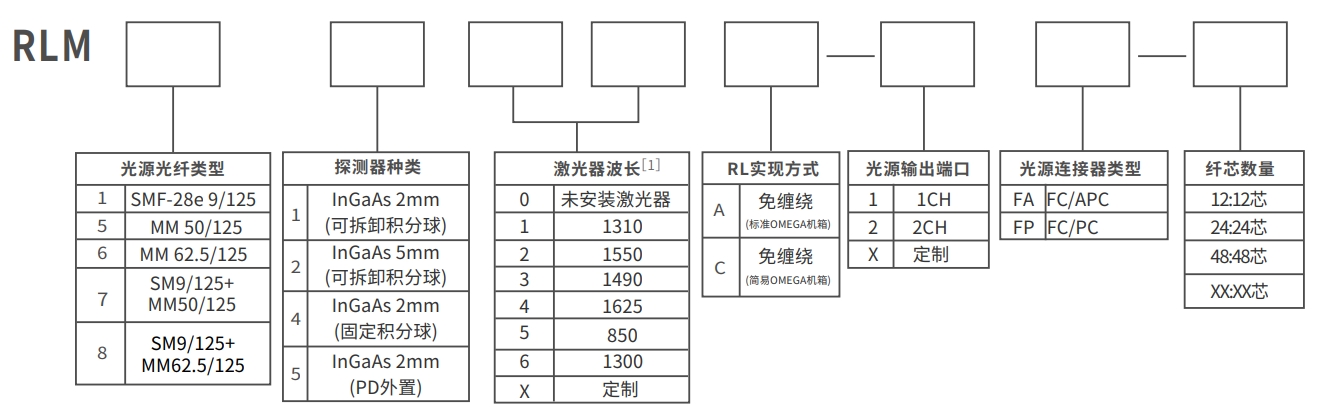

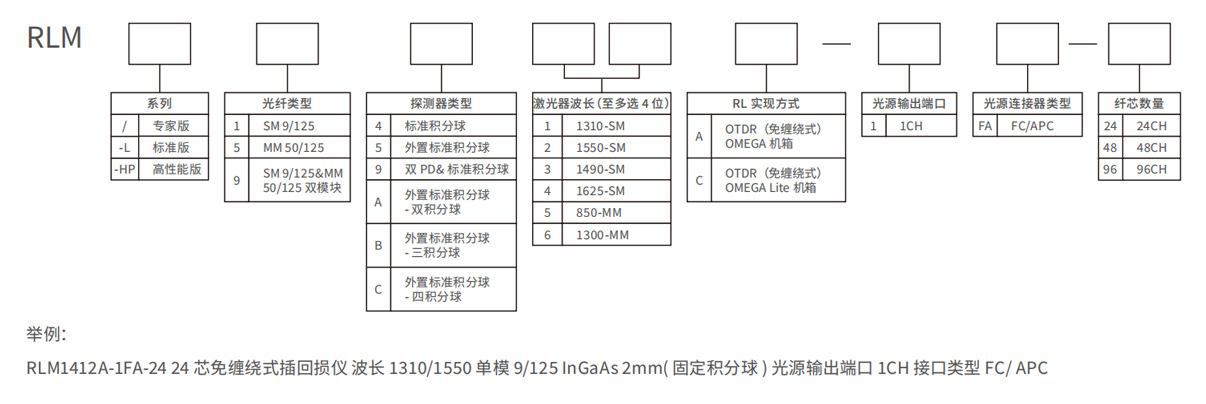

订购信息
[1]两位分别代表两个激光器位置,客户可在列表中选择激光器波长或者定制激光器波长。
备注信息:RL实现方式A/C型号支持双激光器波长,两位数字编码分别代表两个激光器波长,客户可在列表中选择激光器波长或者定制激光器波长。也可以支持4个单模波长或红光,激光器波长需选择XX。
