维度科技推出的FreeDesign智能仪器开发平台提供1机箱+N模块的组合方式，助力用户简单高效的自主开发、搭建多种类测试测量仪表与系统。FreeDesign可集成多种测量模块于一体，在如PC主机大小一般的机箱内即可完成大量通用测试模块的自定义组合集成。是科研系统与自动化产品测试中缩短长期投入与提升效率的开发利器。

FreeDesign可以应用在哪？ FreeDesign提供 了 高性能、高精度、高自由度的 测试 方法； 可以 满足 各种测试场景的需求，并给您提供最广阔的创作空间。 自主开发测试仪器仪表 工业自动化实时生产监测 高校与实验室科研

• 硬件架构分离设计：平台采用核心板+背板+功能测试模块的硬件架构设计，核心板和功能测试模块采用标准USB协议进行通信
• 平台+模块化设计，多应用、可扩展：平台+模块化设计，兼容多种光学性能测试模块，配置灵活，易扩展
• 可热插拔：机箱内置槽位识别，上电控制等功能，支持热插拔
• 控制方式多样：模块控制板提供USB、SPI、串口等多种控制接口
• 控制与自动化：平台支持网络、USB控制，多种测试仪器编程协同工作组建自动化测试系统
• 配置与性能：OMEGA测试平台采用Intel Skylake-U架构，板载酷睿i5 CPU。 ALPHA测试平台采用ARM+linux架构，内置触摸显示屏，支持按键和触摸控制，灵活方便
• 槽位丰富：OMEGA提供11个槽位和最多10个功能模块控制，ALPHA提供双槽位和双功能模块控制
• 工业设计：OMEGA采用标准19英寸3U机箱设计，适用机架安装或者桌面测试
• 模块供电：模块支持24V/2A供电，可以为功能模块提供48W供电支持

产品介绍

相比OMEGA 1.0，OMEGA 2.0 增加了高分辨率触摸屏，用户可直接在平台上查看状态、切换功能和操作模块，无需额外的PC上位机或显示器，实现更便捷的现场控制与调试。

②支持SCPI指令，编程更便捷

OMEGA机箱

大容量智能仪器开发机箱

OMEGA LITE机箱

小型化智能仪器开发机箱

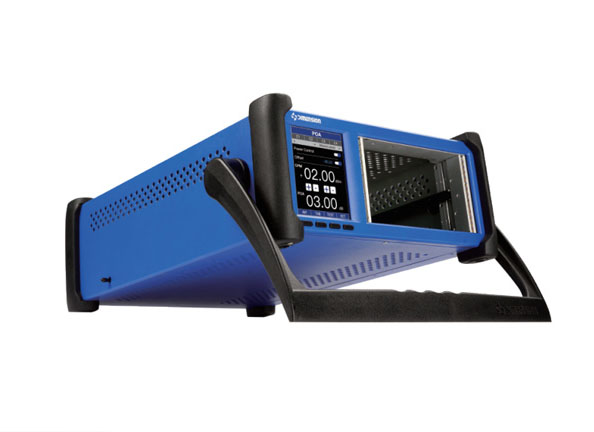

ALPHA是一款紧凑型可编程的双槽位通用光学测试平台， 采用ARM+linux架构，内置3.5'' 触摸显示屏，自带GUI，支持按键和触摸控制，可以快速简单进行准确的测量，不需要另加PC等控制设备，灵活方便。ALPHA机箱内置重力感应器，支持横屏和竖屏放置。非常适用于实验室或者小型自动化生产测试环境规格指标。

模块

在FreeDesign测试平台上，用户能够使用任何兼容USB协议且按规格尺寸封装的功能模块。您可以采用维度科技已有的模块搭建测试系统，也可以采用自主设计的方式。维度科技的模块升级优化服务将会一直陪伴您，我们一直在坚持创新和开发，优化现有模块并拓展新功能，以适应日益复杂的测试需求和场景。

机箱定制服务

OMEGA及OMRGA LITE尺寸均按照标准3U19″设计，非常适合搭建大型测试系统工作平台，用户可按照需求定制适合机柜式尺寸的型号。

模块自主开发

在FreeDesign机箱的基础上，我们推荐用户自主设计模块时采用单插槽/双插槽的方式进行封装，在适合装配组合的同时，合理利用机箱的空间。单插槽/双插槽模块尺寸为：265mm×130mm×35/70mm。如有需要，您可以按照实际情况设计占据多槽位的模块。

CONTROLLER软件

Omega系列测试机箱使用OmegaController软件实现各模块的PC端显示与控制，可将功能不一的模块在PC端软件中进行数据的快速采集处理，并与用户进行快捷交互式测量。 客户亦能参考维度提供的算法将定制或自主开发的模块加入OmegaController操作系统，在操作系统的控制下，可进行开发验证、生产监控等特定需求。 Alpha系列测试机箱同样可以使用AlphaController软件在PC端操作测试任务，通过软件可以轻易实现多个测试平台之间的互联，开发您的智能测试系统 。

云端测试系统

为您搭建未来般的云上测试网

基于5G网络和云数据的全面发展，FreeDesign支持云端测试功能。用户只需将每一台设备的物理地址录入网络系统，使用标准软件进行登录设置，即可远在千里之外操纵每一台测试仪器。仪器的测试数据可以上传至云数据储存中心，工程师在任意一台连接专网的计算机上都可以对该数据进行分析处理，实现测试设备的云网络互联。
