多通道极性插回损仪
IL、RL、极性测试三合一,效率提升600%
RL免缠绕测试,IL、RL和极性检测,单通道测试时间低至1.5S
支持各类光学器件测试光纤极性
多芯光纤IL.RL和极性三合一自动测试
节约工位,生产测试效率提升6倍以上
丰富且可互换,高可靠性探测器适配器接头
支持PC段控制软件,自动保存测试数据报告,支持远程网络控制
产品详情
产品概述
市面上目前的插回损仪只能测试插损与回损,无法快速地将多芯带来的极性同步快速判断完成。维度科技的极性插回损测试仪通过全新的设计和技术,完成了多芯光纤IL,RL,和极性三合一自动测试。该设备不止具备简单的极性判断,还具有极性学习功能,针对目前越来越多的线序情况,大大提高了生产效率,降低了设备投入成本,在提升效率的前提下还保证了IL.RL测量的可靠性与准确性。
主要优势
RL免缠绕测试,IL、RL和极性检测,单通道测试时间低至1.5S
支持各类光学器件测试光纤极性
多芯光纤IL.RL和极性三合一自动测试
节约工位,生产测试效率提升6倍以上
丰富且可互换,高可靠性探测器适配器接头
支持PC段控制软件,自动保存测试数据报告,支持远程网络控制
主要应用
跳线、连接器性能检测
光无源器件性能检测
自动化跳线生产线搭建

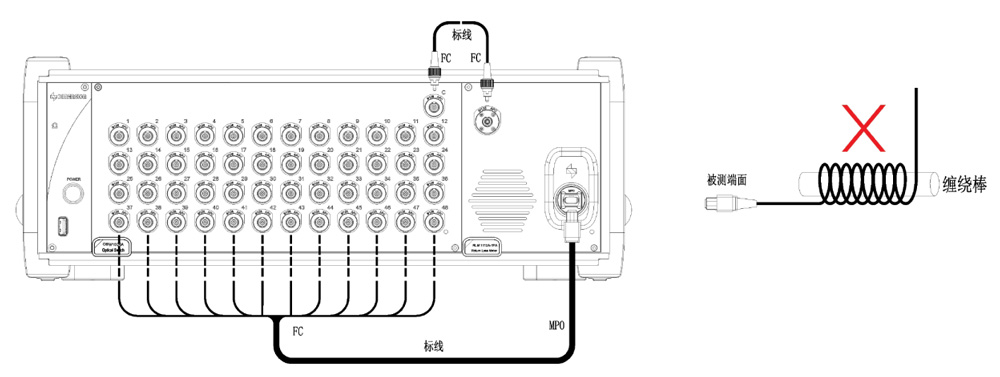

RL免缠绕测试,IL、RL和极性检测,单通道测试时间低至1.5S
基于光时域检测原理实现回波损耗免缠绕测试。采用高速采样设计和软件优化算法,插入损耗、回波损耗和极性检测单通道低至1.5S(快速模式)。

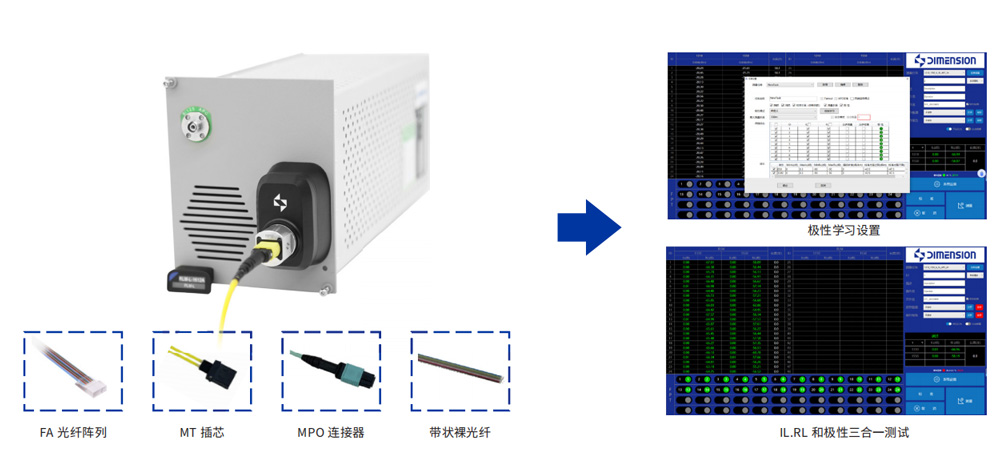

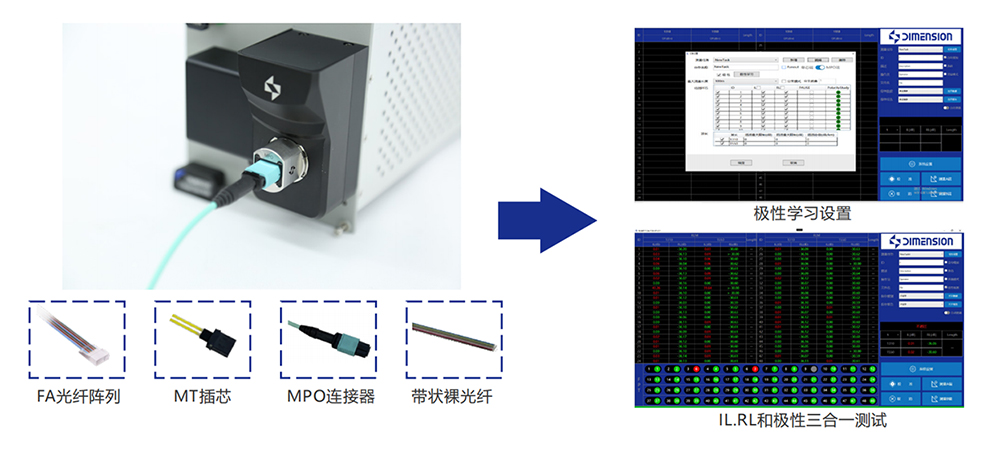

支持各类光学器件测试光纤极性
基于维度科技对光学镜头的多年研究,实现了超大的感光判断区域,区域范围内光学器件的极性学习都可以轻松自定义并完成。

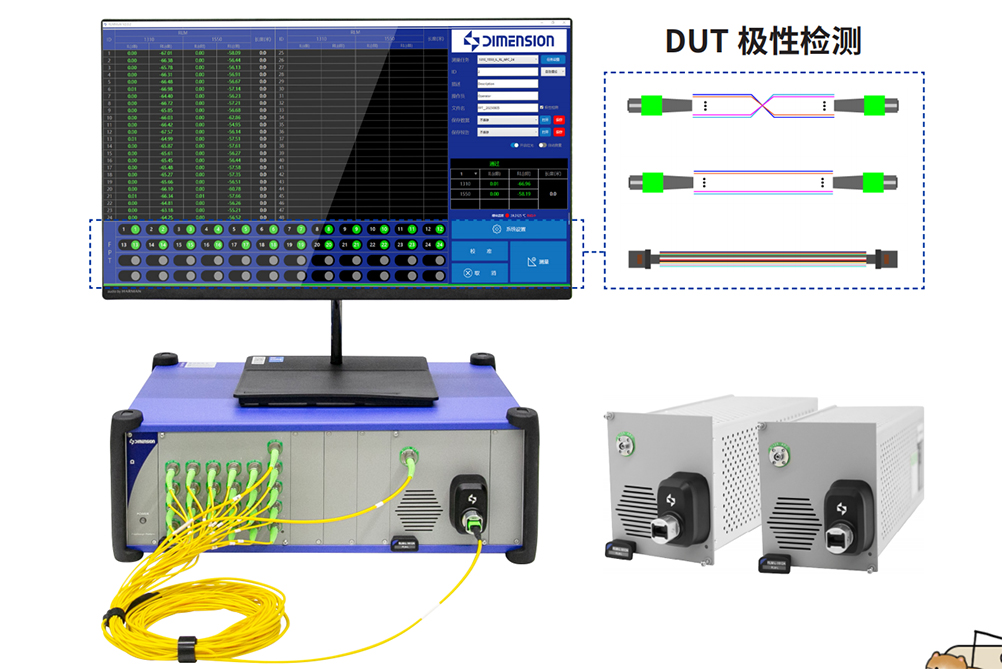

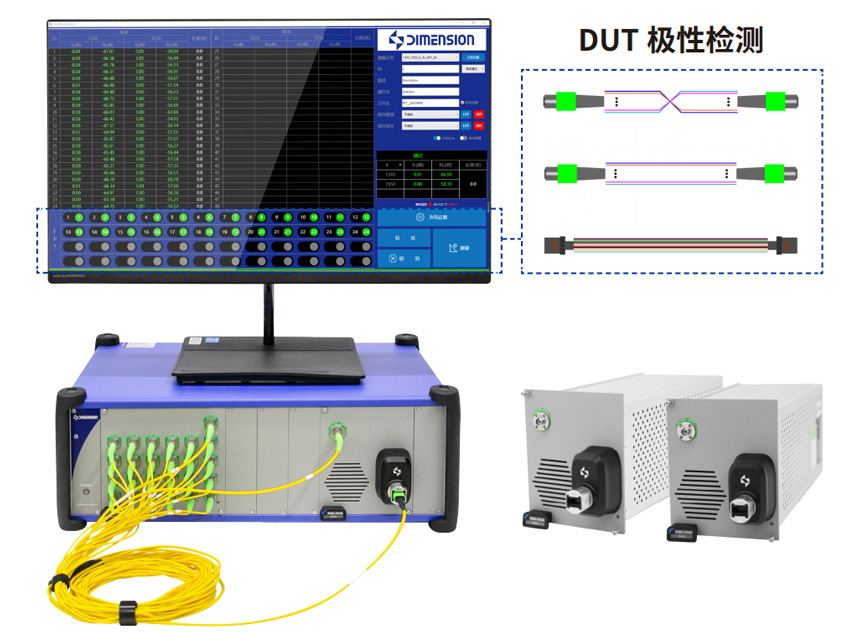

多芯光纤IL、RL和极性三合一自动测试
多通道极性插回损测试仪可以快速实现免缠绕的多芯光纤跳线回损测试和插入损耗测试,同时可以实现多芯光纤的极性检测,真正实现了损耗和极性的三合一自动测试。

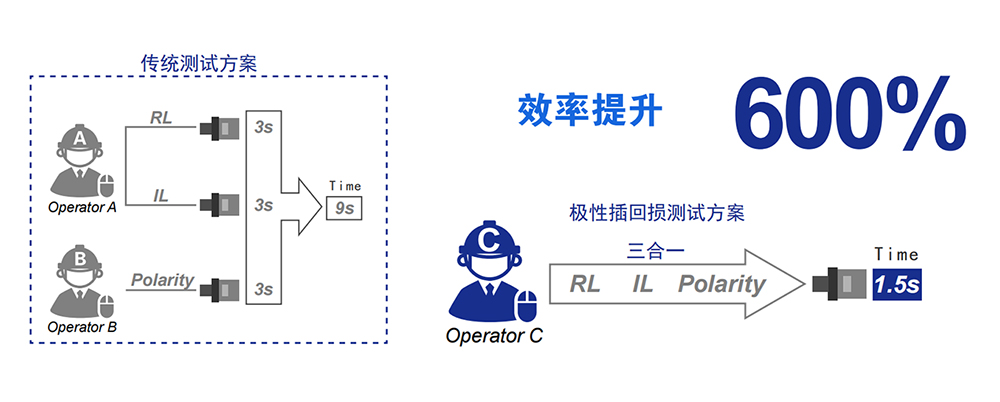

节约工位,生产测试效率提升6倍以上
多通道极性回损测试仪可实现IL,RL,Polarity同时自动测试,省去了员工在测试IL/RL和极性之间多次插拔切换测量跳线和设备。单通道IL,RL, Polarity同时测试时间低至1.5S(快速模式)。测试效率提升600%以上,同时还可降低客户设备投入成本。

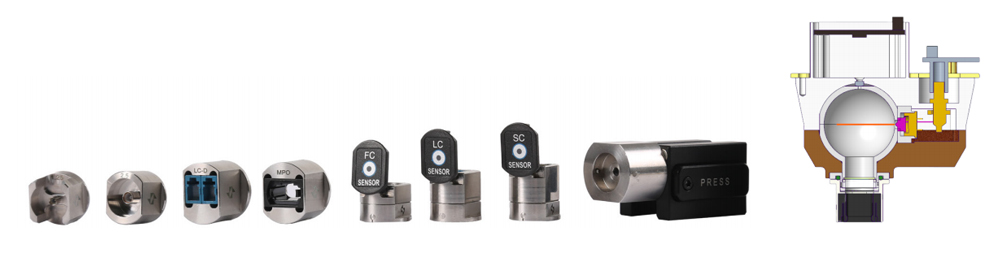

丰富且可互换,高可靠性探测器适配器接头
为满足客户的不同需求,开发了一系列丰富且可互换、高可靠性探测器适配器接头,使用方便,一次测试损耗与极性,无需重复插拔。

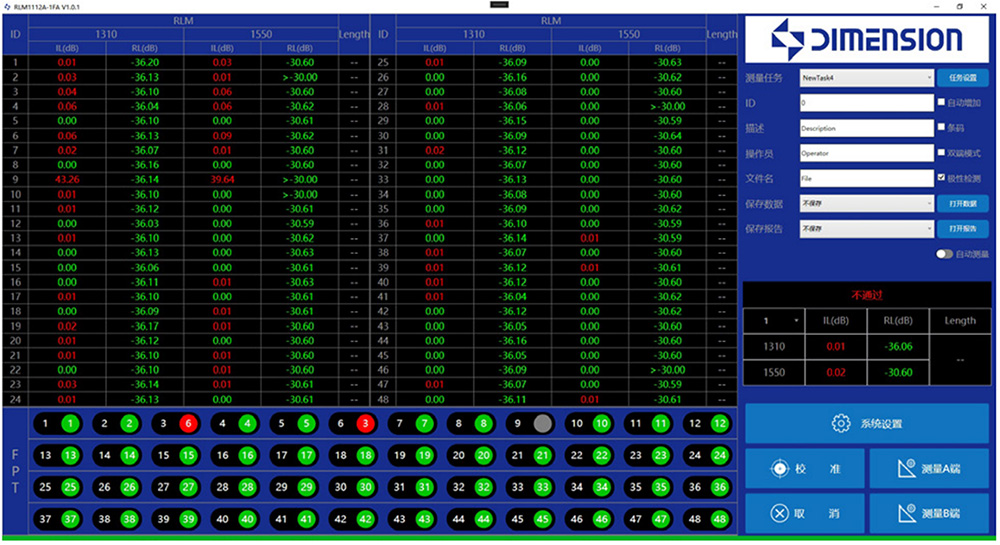

支持PC端控制软件,自动保存测试数据报告,支持远程网络控制
拥有简洁明了的软件UI设计,用户可自定义设置测试报告,可自动保存、上传测试数据以及报告。
性能参数
产品基本型号 | RLM1612A-1FA-24 | RLM5656A-1FP-24 | |
光源 | 光纤类型 | 单模9/125 | 多模50/125 |
光源波长 | 1310/1550nm | 850/1300nm | |
插损光源类型 | Laser | LED/Laser | |
环通量标准 | NA | IEC-61280-4-1 | |
插损* | 插损稳定性* | ±0.02dB(<0.5H) ±0.03dB(<8H) | |
重复性* | ±0.02dB | ||
插损测试精度* | 0~1dB:±0.02dB 1~5dB:±0.ldB 5~10dB:±0.5dB | 0~ldB:±0.02dB 1~5dB:±0.ldB | |
回损* | 回损测试范围* | 30~-80dB | 15~-60dB |
回损测试精度* | -30 ~-70dB:±1.0dB -70 ~-75dB:±2.0dB | -15 ~-50dB:±1.0dB -50 ~-55dB:±2.0dB | |
其它 | 光纤长度(最短) | DUT RL(两端)>50dB:0.6米 DUT RL(两端)<50dB:1.5米 | |
单次测量时间 | <18s(快速模式:SM MPO12<18S;MM MPO12<18S) | ||
显示分辨率 | 0.01dB | ||
主机部分 | 工作电源 | AC90~260V/50HZ | |
开机稳定时间 | 30分钟(存储与使用温度一致)90分钟(存储与使用温度不一致) | ||
工作温度 | 10℃~40℃ | ||
存储温度 | -40℃~70℃ | ||
尺寸 | ALPHA机箱:359mm×274mm×115mm OMEGA机箱:462mm*374mm*171mm 双插槽模块:285mmX133mmX71mm | ||
*相关参数默认测试条件:设备热机30min; 环境温度23+/-1℃; FC/PC单芯跳线。如果使用多芯线材验证,则参数中需增加光开关带来的误差变量(+/-0.03dB)。 |

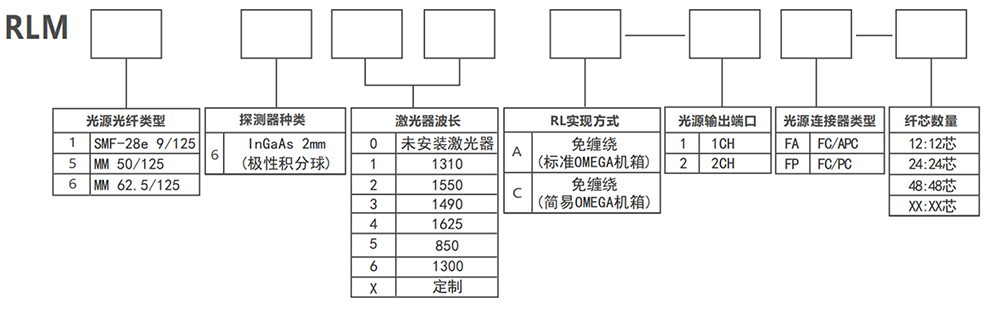

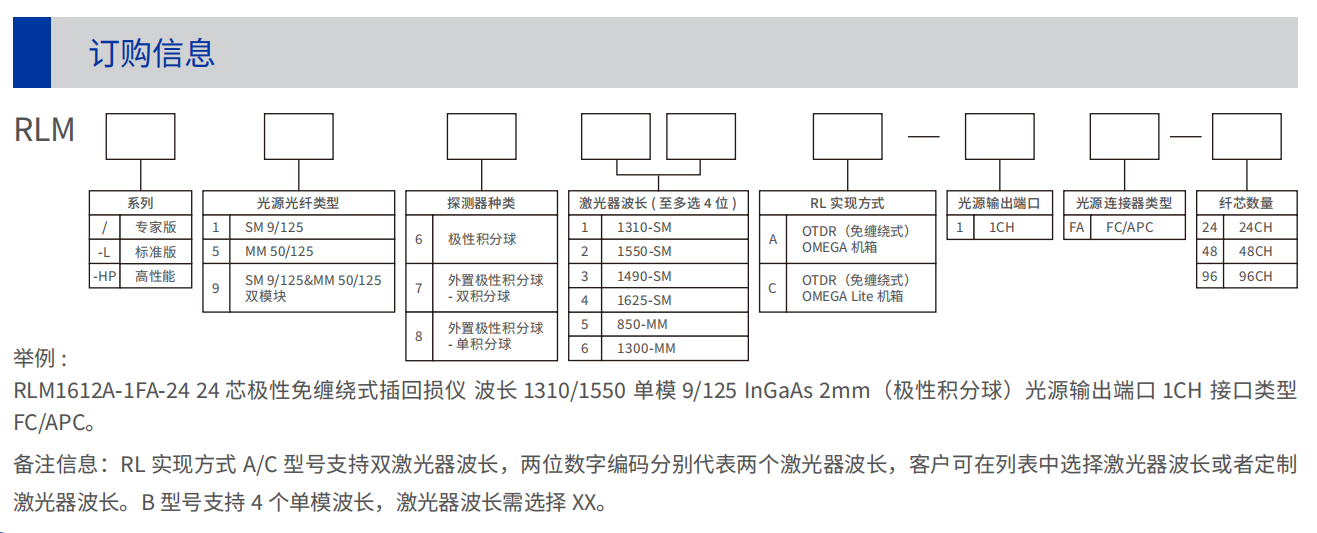

注:
[1]两位分别代表两个激光器位置,客户可在列表中选择激光器波长或者定制激光器波长。
备注信息:RL实现方式A/C型号支持双激光器波长,两位数字编码分别代表两个激光器波长,客户可在列表中选择激光器波长或者定制激光器波长。B型号支持4个单模波长,激光器波长需选择XX。
