OT-100 多模单芯 OTDR光时域反射仪
适用于单芯光纤测试,多种单多模型号可供选择,支持FTTx检测排障与专网运维
· 多功能于一体
· 平台化、模块化设计
· 智能化
· 扩展化
· 小巧便携,重量轻,可单手操作合适各级别通信系统的故障检查
· 自动/手动OTDR模式:多脉宽测试+自动分析,一键快速自动测试
· 测试高速、结果精准、重复性高
· 操作简单,无需培训,轻松上手
· 超长续航,独有的可更换智能电池,实现“永不断电’适应多种环境
产品详情
产品概述
维度科技的多功能OTDR光纤测试仪,能够帮助现场技术人员可靠并且经济高效地安装、开通任何光网络架构并对其进行故障排查和性能监测。OTDR的整体设计是采用测试模块+γ手持式通用测试平台的架构,集OTDR、视觉故障定位、光功率计、光源等多种应用于一体,还可以扩展端面检测功能,能够实现多脉宽测试+自动分析,功能强大,测量各种光纤的长度、损耗、连接质量等参数。该系列产品操作方式是借鉴安卓平板电脑设计,采用5.5英寸彩色触摸屏,可实现按键和触摸双重操作,结构紧凑、体积小巧,携带方便,可以单手操作,实现一键智能自动化测试;同时,它还具有多种连接方式,可以通过高速连接器接口、WIF1、USB等扩展连接维度科技的其他测试模块及手持设备或被PC控制,具有良好的扩展性和易用性,坚实可靠的品质也是维度科技的一贯坚持,该系列OTDR均具有防跌落设计和高可靠性,成为各类型的现场光纤监测理想工具。
主要优势
· 多功能于一体
· 平台化、模块化设计
· 智能化
· 扩展化
· 小巧便携,重量轻,可单手操作合适各级别通信系统的故障检查
· 自动/手动OTDR模式:多脉宽测试+自动分析,一键快速自动测试
· 测试高速、结果精准、重复性高
· 操作简单,无需培训,轻松上手
· 超长续航,独有的可更换智能电池,实现“永不断电”
· 适应多种环境
主要应用
· LAN/WAN网络
· 城域光纤网
· FTTx网络
· 数据中心
· 光通信教学与科研
· 光纤/光缆 生产与应用
· 接入网
· 企业网
多功能于一体
平台+模块化设计
Dimension的γ手持式通用光学测试平台,提供了一整套的现场光学测试解决方案,可通过高速连接器接口、WIFI、USB等多种方式,兼容包含OTDR在内的多种现场光学测试模块,可扩展性强、易于维护和管理。客户后续可购置其他测试模块及手持设备进行功能扩展,实现一站式测量。
智能化
该系列的OTDR均基于安卓Pad系统平台。具有丰富的应用支持,通过维度科技对其应用开发与出色的UI设计,让用户在使用的过程中变得更智能化、人性化,轻松完成各种复杂的光学测试。同时还具备任务收发功能,可完成远程工作安排与汇报。
扩展化
该款OTDR可以完美融入维度科技的产品生态链。它可以通过Wifi或USB构成通信,使用专用的APP控制其他的测试设备,成为一个主设备。它也可以被其他主设备通过Wifi或USB控制,成为一个测试系统中的单独测试模块。
小巧便携,坚固机身,可单手操作

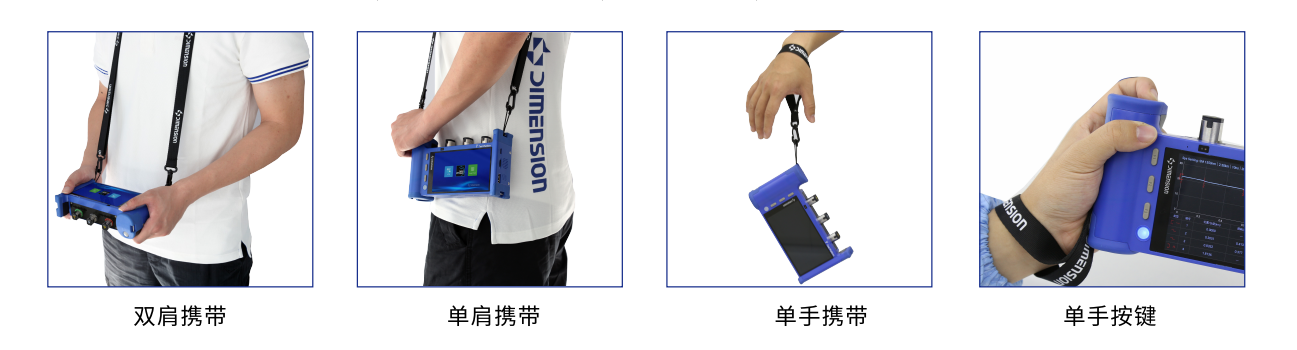

得益于维度科技出色的人体工学设计和小巧便携地体型,该系列OTDR有不同的携带方式,青春而又时尚。而在操作上只需按下快捷键就可以完成测试,数据自动分析与保存,只需简单培训,小白也能完成通讯故障检查。
各级别通讯系统的故障检查
集OTDR、视觉故障定位、光功率计、光源等多应用于一体,一台设备就可以完成各级别通讯系统的故障检查。
自动/手动模式可选
多脉宽测试+自动分析,一键快速自动测试,适配多种场景。
自动模式是无需输入待测系统的参数,由OTDR自行通过发送不同带宽的脉冲进行一个判断得出一个准确的数据,简单而又方便。手动模式是输入待测系统的参数,然后再进行一个精准定位测试,高效而又准确。
测试高速,结果精准,重复性高
维度科技的每一台OTDR都是经过工程师专门的校正,测试速度快,结果精准,测试的重复性高,避免了因测试的不准确,造成的多次测试,极大的提高了测试效率。
事件 | 次数 | 位置/长度 km | 损耗 dB | 反射率 dB | 累计 dB |
熔接点1 | 1 | 0.1085 | 0.229 | -50.2 | 0.300 |
2 | 0.1083 | 0.236 | -50.2 | 0.307 | |
3 | 0.1087 | 0.237 | -50.3 | 0.308 | |
4 | 0.1085 | 0.236 | -50.4 | 0.307 | |
5 | 0.1084 | 0.231 | -50.1 | 0.302 | |
熔接点2 | 1 | 1.1194 | 0.198 | 0.827 | |
2 | 1.1192 | 0.205 | 0.835 | ||
3 | 1.1195 | 0.203 | 0.836 | ||
4 | 1.1196 | 0.197 | 0.833 | ||
5 | 1.1194 | 0.201 | 0.833 | ||
终点 | 1 | 1.6305 | - | >-28.7 | 0.971 |
2 | 1.6302 | - | >-28.4 | 0.970 | |
3 | 1.6303 | - | >-28.7 | 0.974 | |
4 | 1.6305 | - | >-28.5 | 0.968 | |
5 | 1.6307 | - | >-28.4 | 0.973 |
超长续航,独有的可更换智能电池,实现“永不断电”
维度科技的OTDR全系列都采用可更换的大容量智能电池。电池可以独立充电,随时更换。用户可增加备用电池,实现“永不断电”。
适应各种环境与极端天气
为了应对不同的场景与不同职业的测试人员,维度科技为该类测试设备的可靠性做了专门的提升,让设备使用变得更加灵活,适用性更强。
接口选型列表
性能参数
OTDR | ||||
型号 | OT-100-2132-PV#1310/1550 | OT-100-2136-PV#1310/1550 | OT-100-2136-PV#1310/1625 | OT-100-2224-PV#850/1300 |
波长(nm) | 1310/1550 | 1310/1550 | 1310/1625 | 850/1300 |
动态范围(dB) | 32/30 | 36/34 | 36/34 | 24/24 |
距离范围(km) | 0.1~180 | 0.1~240 | 0.1~240 | 0.1~5 |
脉冲宽度(ns) | 3/5/10/30/50/100/275/500/1000/2500/10000/20000 | 3/5/10/30/50/100/275/500/1000/2500 | ||
事件盲区(m)(2) | 0.75 | 2 | ||
衰减言区(m)(2) | 3.5 | 10 | ||
线性度(dB/dB) | ±0.03 | |||
损耗分辨率(dB) | 0.001 | |||
距离分辨率(m) | 0.001 | |||
测距精度(m) | ±(0.75+0.005% x distance+ sampling resolution) | |||
数据保存格式 | SOR/PDF/HTML | |||
稳定光源 | ||||
输出波长(nm) | 1310/1550 | 1310/1550 | 1310/1625 | 850/1300 |
激光器类型 | FP-LD | |||
输出功率(dBm) | -20 | -40 | ||
光功率计(可选) | ||||
波长范围(nm) | 800nm~1700nm | |||
测量范围(dBm) | -50~+10 | |||
测量不确定性 | +/-5% | |||
校准波长(nm) | 850/1300/1310//1550/1625 | |||
连接器类型 | FC | |||
可视故障定位(可选) | ||||
波长范围 (nm) | 630nm~670nm | |||
工作模式 | CW/1Hz | |||
输出功率 (mw) | >1 | |||
连接器类型 | FC | |||
通用指标 | ||||
内存容量 | 16G(可扩展) | |||
显示器 | 5.5-inch IPS HD 显示屏 | |||
电池容量 | 锂电池:5V, 6400mAh | |||
工作温度(℃) | 10~40 | |||
储存温度(℃) | -40~70 | |||
工作湿度 | 0 % to 95 %(非冷凝) | |||
整机重量 (kg) | <1.150 | |||
整机尺寸 (mm) | 200*110*65 |
备注:
[1]所有规格的适用条件是温度为23°C ±1°C
[2]盲区测试条件:SM1550/3ns/0.65km/60s;事件反射系数为-45±2dB
订购信息
OT-100单芯单多模系列OTDR
举例:
型号:OT-100-2132-PV-FA#1310/1550
OTDR 2个波长,单模,32dB动态范围,带OPM,带VFL,配置FC/APC,波长 1310 and 1550
