光斑分析与测量
全系列 丨 扫描狭缝式 丨 相机式 丨 M2因子 丨 简洁介易用软件

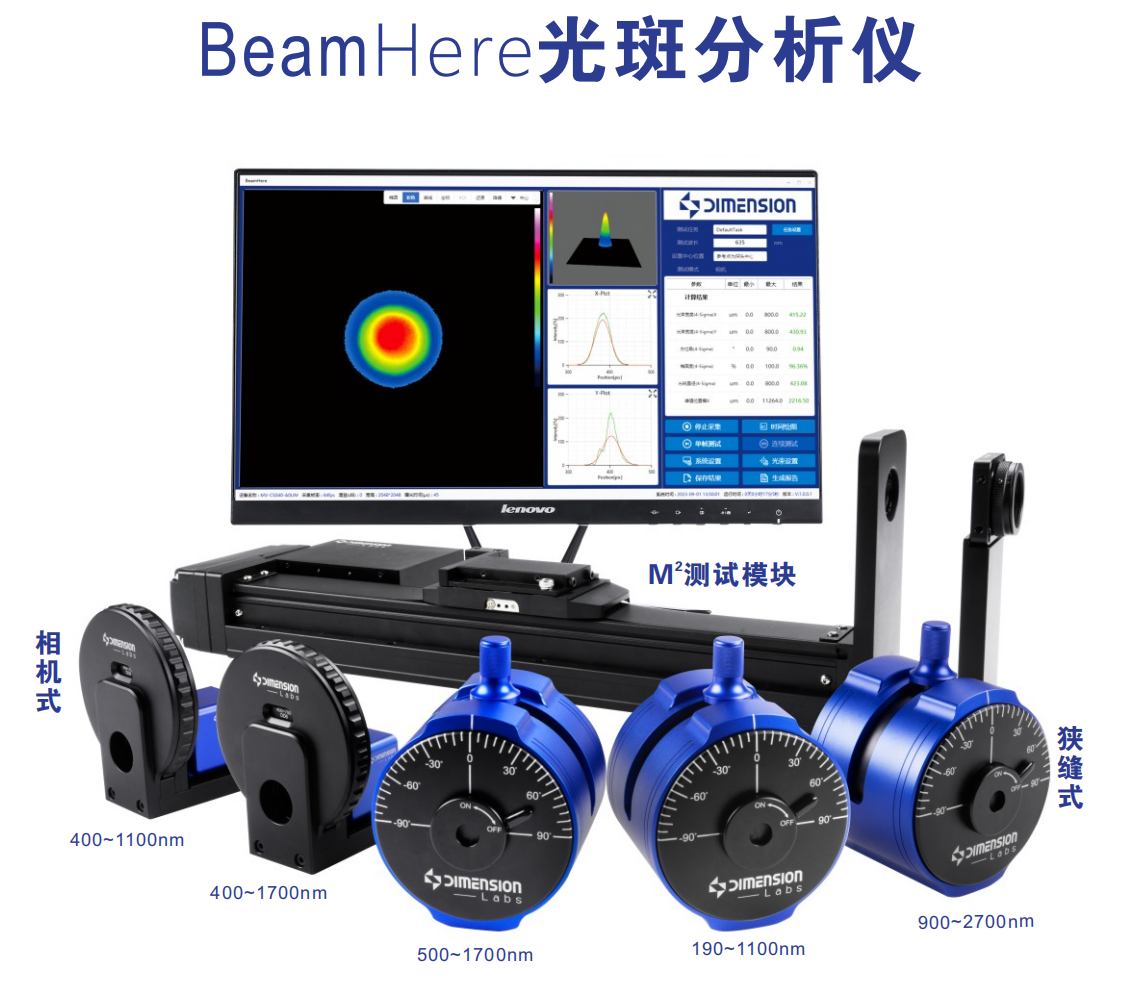

Dimension-Labs重磅推出Beamhere光斑分析仪系列产品,配合通用软件实现完整的光束质量分析功能。
光斑能量分布与光束发散角、M²因子是激光光束质量检测中的重要组成部分,高效准确的测量与分析是充分利用激光的前提。Beamhere系列产品功能完善,能够对光束整形、聚焦光斑与光束准直等场景进行检验评估,并提供符合ISO11146标准所规定的光斑参数,如光束宽度、峰值中心与椭圆率等。系列产品均可选配M²因子测试模块,实现光束传播方向上的束腰位置、光束发散角与M²因子的测量。BeamHere把对于激光光束的评价进行量化,并由软件一键输出测试报告,精确且高效的完成光束分析。
满足广泛测试需求的全系列产品 丨 适配所有Beamhere光斑分析仪的M2因子测试模块 丨 自主研发,精心设计的分析软件 丨 软件真正做到交互友好,简单易用,一键输出测试报告
满足广泛测试需求的全系列产品
Dimension-Labs推出的扫描狭缝式光斑分析仪系列与相机式光斑分析仪系例以不同适用波段划分,共同组成完整的产品系列,覆盖广泛波段的光斑测试需求。
适配所有Beamhere光斑分析仪的M²因子测试模块
Dimension-Labs推出的M2因子测试模块针对光束传播方向上的质量评价参数如M2因子与光束发散角等进行测量,兼容扫描狭缝式光斑分析仪与相机式分析仪。
自主研发,精心设计的分析软件
Dimension-Labs自研的Beamhere Laser Beam Analyzer光束分析软件,兼容Beamhere系列光束测量产品中的所有硬件模块。Dimension-Labs严格把关客户使用感受,界面清晰简洁,操作方便高效。
扫描狭缝式光斑分析仪
创新、精确、紧凑的结构设计
Dimension-Labs全新推出的扫描狭缝式光斑分析仪,转筒在垂直激光入射方向上做到±90°调节范围,以便用正面标识的XY轴对应一个光斑的长短轴,输出更精确的光斑模拟与测量。
同时结构上采用可调光阑覆盖通光孔径,从零可调的通光范围,即有效的隔绝环境光与杂散光的干扰,又保护通光孔径与脆弱的狭缝,避免人为触碰破坏,调节方式也直观方便。
具有刀口与狭缝扫描双模式
扫描狭缝式光斑分析仪不同型号都具有刀口与狭缝扫描两个模式,可由软件自主切换,以应对不同光束大小的测试需求。
相机式光斑分析仪
适合复杂含高阶横模的光斑测试
相机式成像是由许多像素同时反馈出同一光斑截面不同位置的形态,所以即使能量分布不规则或非高斯分布含高阶横模的光斑也能由相机款光斑分析仪准确的测量。
标配6片衰减片应对广泛功率测试需求
Dimension-Labs 推出的相机式光斑分析仪,采用独特的滤光片转轮结构,在转轮内最多可安装6片不同波长不同衰减的滤光片,以最紧凑的方式实现最大的功率测量范围,轻轻转动即可完成滤光片更换,做到简易操作、高效测量。
