EASYCHECK AF自动对焦数字端面检测仪
全新一代数字化端检仪,立式可折叠屏提升检测体验!
自动对焦确保检测一致性
立式可折叠屏提升检测体验
数字方案图像清晰
内置配件储存仓
网络存储功能
可外接显示屏、自动录入序列号等
完善的接口群
放大倍率:80X,200X
产品详情
在光器件生产过程中,端面检测环节大多主要使用手动对焦的检测仪,更多的依赖操作人员的经验及熟练程度,无法快速的提升检测效率。基于此,维度科技重磅推出EASYCHECK AF自动对焦端面检测仪新产品,采用数字化成像方案图像清晰,自动对焦实现快速准确检测,提高生产效率,同时采用立式结构及角度可调屏幕提升使用体验。
主要优势
• 自动对焦确保检测一致性
• 立式可折叠屏提升检测体验
• 数字方案图像清晰
• 内置配件储存仓
• 网络存储功能
• 可外接显示屏、自动录入序列号等
• 完善的接口群
• 放大倍率:80X,200X
主要应用
• 光纤连接器、光收发模块、TOSA/ROSA 组件等的检测。

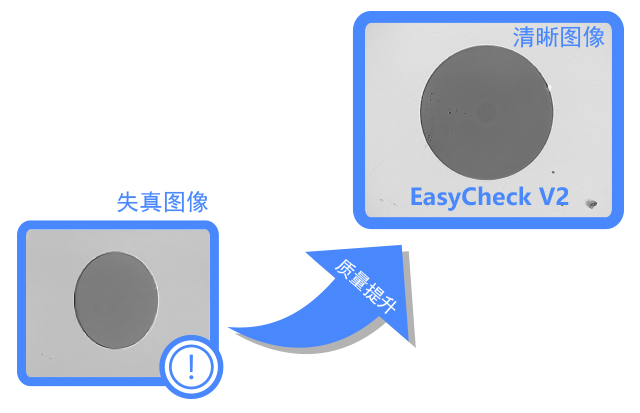

数字方案图像清晰
EASYCHECK AF应用顶级的光学系统和数字成像方案,提高了分辨率、降低噪声,图像质量清晰,端面缺陷对比度更加清楚,使检测变的更加轻松。
自动对焦确保检测一致性
EASYCHECK AF自动对焦端面检测仪,不仅能够一键快速自动对焦,还能够自动识别图像进行自动对焦,简化员工操作,无需员工手动调节对焦,提升检测效率及结果一致性。
立式可折叠屏提升检测体验
EASYCHECK AF采用立式结构,配带可折叠、可调节屏幕,提升检测体验,方便存储及安全运输。
内置配件储存仓
EASYCHECK AF兼容多种接口,内置配件储存仓便于接口存放。

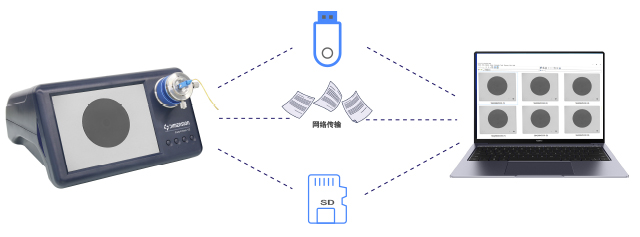

网络存储功能
EASYCHECK AF的图像采集功能,可以随时将查看的光纤端面图像清晰的存储在SD卡或者U盘中。同时支持在局域网络下,通过网络传输,将图片实时保存至服务器,需要使用图片,可以随时获取使用。

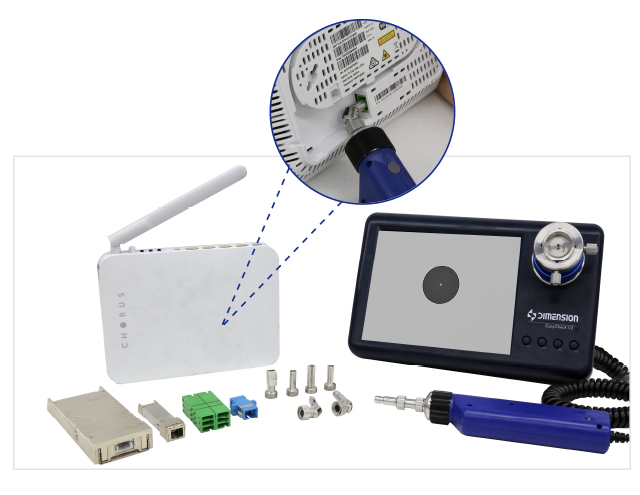

图像输入输出
Easycheck AF提供了图像输入和输出功能,满足客户的特殊需求,可配合维度EGT digital便携式光纤端面检测仪,图像质量清晰,轻松应对各种female连接器检测。

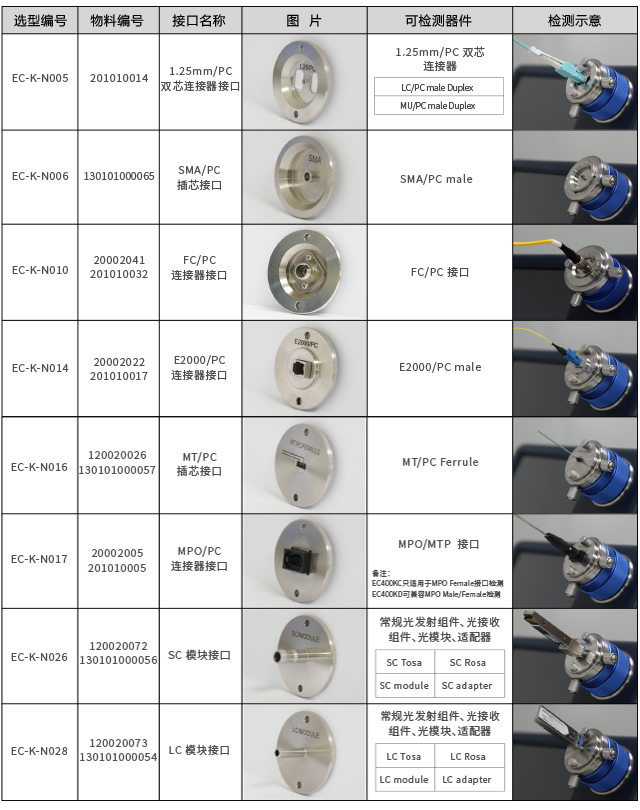

完善的接口群
EASYCHECK AF自动对焦端面检测仪,继承EasyCheck系列的接口,配备多种适配接口,可以满足各种光纤连接器、光收发模块、TOSA/ROSA 组件等各种产品测试要求。

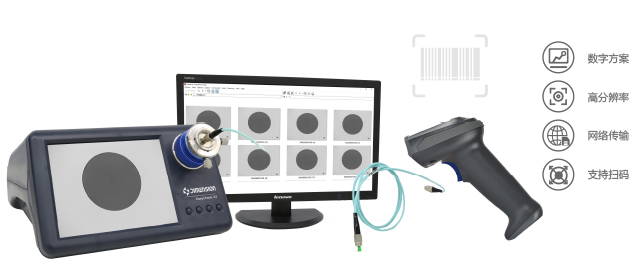

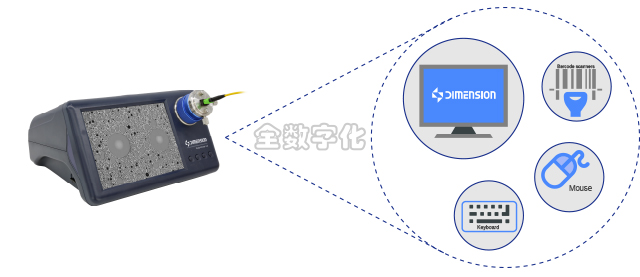

强大的辅助功能
满足产线员工的可操作性,对外提供丰富的输入/输出接口。网络接口便于网络传输图片。外接扫码枪可以自动录入产品序列号,便于图片管理和查找。外接脚踏开关协同手部操作快速存储图片。通过HDMI接口外接显示器。支持鼠标、键盘可以对软件进行操作,使用更加方便快捷。

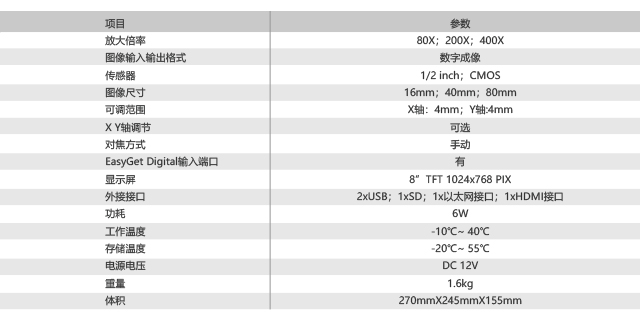

性能参数
项目 | 参数 |
放大倍率 | 80X ,200X |
图像输入输出格式 | 数字成像 |
CMOS面积分辨率 | 1/2 inch ,200万像素 |
图像尺寸 | 16mm ,40mm ,80mm |
可调范围 | X轴 :4mm ,Y轴:4mm |
X Y轴调节 | 可选 |
对焦方式 | 手动 , 自动 |
EasyGet digital输入端口 | 有 |
显示屏 | 8” TFT 1024*768 PIX |
外接接口 | USB*2 ,SD*1 ,以太网接口*1 , HDMI接口*1 |
功耗 | 6W |
工作温度 | -10℃ ~ 40℃ |
存储温度 | -20℃ ~ 55℃ |
电源电压 | DC 24V |
重量 | 2.6kg |
体积 | L195mm*W273mm*H148mm(折叠) L195mm*W273mm*H288mm(立式) |
