在光通信领域，随着速率的飙升，测试的复杂度呈指数级上升。无论是研发验证还是产线量产，一套逻辑清晰、覆盖全面的测试方案，直接决定了产品的良率和上市速度。工程师在搭建测试平台时，往往也会陷入“有设备无逻辑”的误区——直接堆砌仪表，却忽略了测试维度的完整性和流程的连贯性。

为了帮助大家理清思路，今天我们不谈虚的，直接上800G光模块测试的“核心六步法”。这套方案涵盖了从基础光功率到端口维护的全链路，建议收藏备用！

本期主题：800G光模块测试全流程架构

一套完整的测试方案，不仅仅是设备的罗列，更是对信号质量、传输性能及物理环境的全方位把控。我们将其拆解为以下6个核心维度：

01 .

Tx发光功率测试

核心关注点： 信号的“体力”是否达标。

最基础最关键的一步。如果发射端的光功率不在标准范围内，后续的所有测试都失去了意义。

对应仪表： 光功率计

作用： 精准测量发射端的光功率值，确保信号强度符合规格要求。

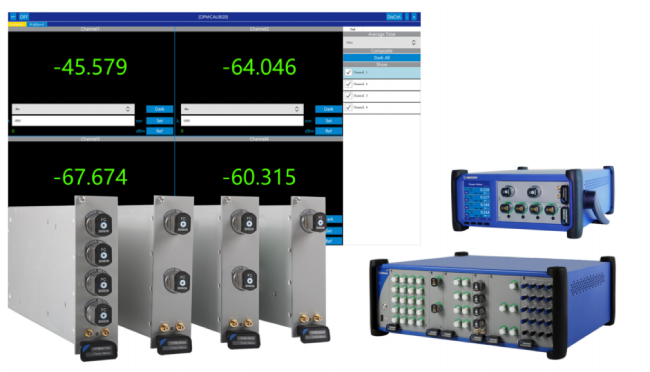

维度的OPM光功率计系列模块包含多个系列类型，通过基于平台的测试解决方案可以提供快速、精准、灵活的功率测量。

02 .

BER误码率测试

核心关注点： 信号传输的“准确性”。
光有功率不够，还要看数据传过去有没有出错。误码率直接反映了链路的传输质量。

对应仪表： 误码仪（配合衰减器使用）

作用： 误码仪用于发送和接收测试码型，通过对比分析误码情况；衰减器则用于模拟长距离传输后的信号衰减，考验模块的抗噪能力。

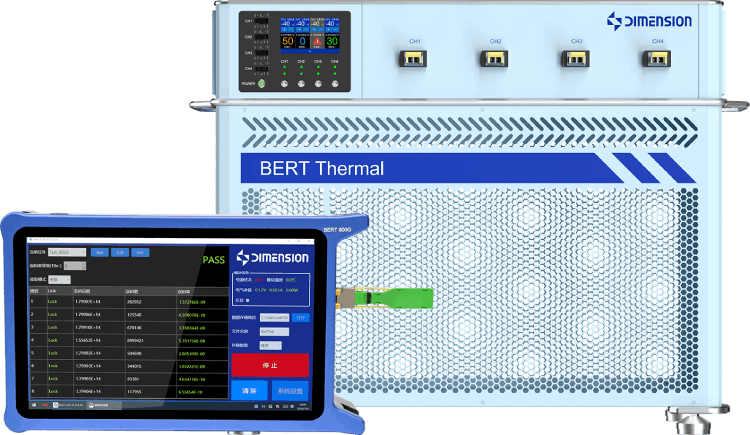

维度科技的BERT800误码仪系列，将通用的控制板和针对不同光块型号的接口板组合成为高速光收发器模块测试平台,可测试误码率、配置模块的参数、监控模块工作状态等。选择合适的整机类型可用于和热流仪配套的批量生产或性能验证、可靠性验证等不同的使用场景。

同时提供POA多通道可编程光衰减器，多通道衰减器具有高可靠性、高衰减精度和响应速度，并提供大衰减范围，适配高速光模块的测试需求。机架式的设计也便于客户快速部署，支持客户定制通道数。

03 .

眼图及TDECQ分析

核心关注点： 信号的“颜值”与“健康度”。
眼图是衡量信号质量的直观手段，而TDECQ（发射机色散代价等效值）则是800G等高速率模块的必测指标，它量化了信号对色散的容忍度。

对应仪表： CDR（时钟数据恢复模块）、示波器

作用： CDR负责从信号中提取时钟并恢复数据，示波器则用于显示眼图并计算TDECQ值。（注：若条件有限，此部分可作为选配或研发级测试）

维度的CR600光电时钟恢复单元支持 NRZ和 PAM4.可在60Gbd范围内提供光电时钟信号的恢复。系统集成了单多模一体的光电转换和时钟恢复电路,可同时应用于电学和光学应用。满足高灵敏度和低固有抖动的要求,测量精度优良。

04 .

光路切换与复用

核心关注点： 测试效率与多通道管理。
在量产或大规模验证中，不可能为每一个端口配一套仪表，因此需要自动化的切换方案。

对应仪表： 光开关

作用： 实现多路光信号的自动切换，让一套测试仪表能够轮流检测多个模块，大幅提升测试效率。

维度的OSW矩阵光开关具有丰富的选型、定制方案可适配客户所有的光路切换要求，并针对需要进光监控的客户增加了功率监控方案，便于测试系统的搭建。

05 .

光端口清洁

核心关注点： 物理层的“卫生”。
灰尘和污渍是光通信的头号杀手，微小的颗粒可能导致连接器磨损甚至激光器损坏。

对应仪表： 光纤端面清洁机作用： 标准化地清洁光模块端面，避免人为操作带来的二次污染。

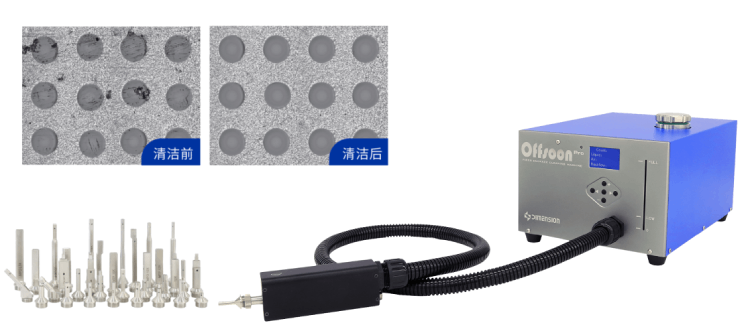

维度的Offsoon Pro光纤端面清洁机采用的是液体+气体清洁原理。清洁液能快速溶解光纤端面上的污渍，喷射的无尘气体将清洁液与油污渍吹走，整个清洁过程只需2秒，单次清洁效率高达98%以上，达到业内领先水准。

06 .

光端口检测

核心关注点： 物理层的“体检”。
清洁之后必须检查，确保端面没有任何划痕、污渍或损坏。

对应仪表： 光纤端面检测仪

作用： 通过显微成像技术，直观展示光纤端面的状态，确保物理连接的可靠性。

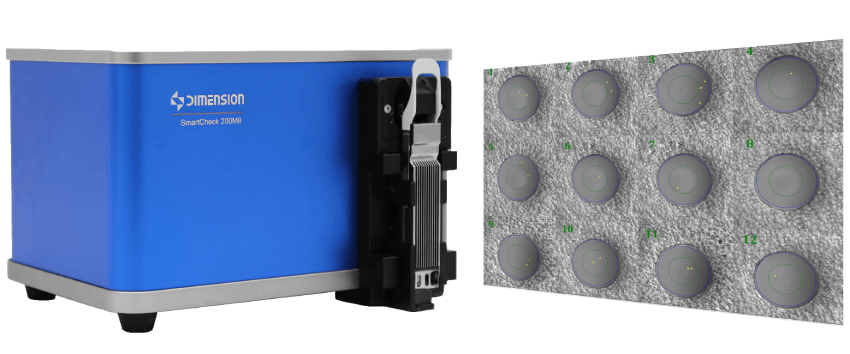

维度的SmartCheck智能光纤端面检测仪可以全自动，快速检测脏点、划痕的大小及数量,并且输出测量报告便于追溯分析。

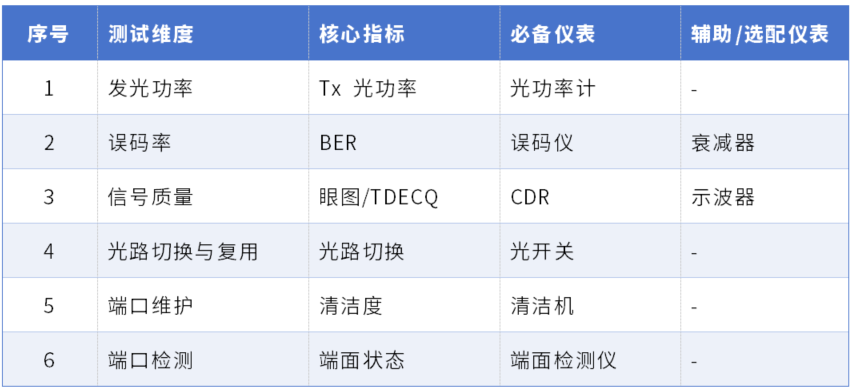

一图看懂 测试与设备对应表

为了方便大家查阅和选型，我们将上述内容整理成表：

写在最后 光模块测试是一个系统工程。“仪表堆砌”不等于“测试完备”！

在搭建平台时，可先画“测试大图”，明确各环节的目的，再配置相应仪表。

特别针对800G及以上高速模块，物理层的清洁与检测往往容易被忽视，但这恰恰是保证良率的隐形门槛！

希望这份梳理能为你的测试工作带来一些启发。如有具体测试难题，欢迎大家联系我们交流讨论！
